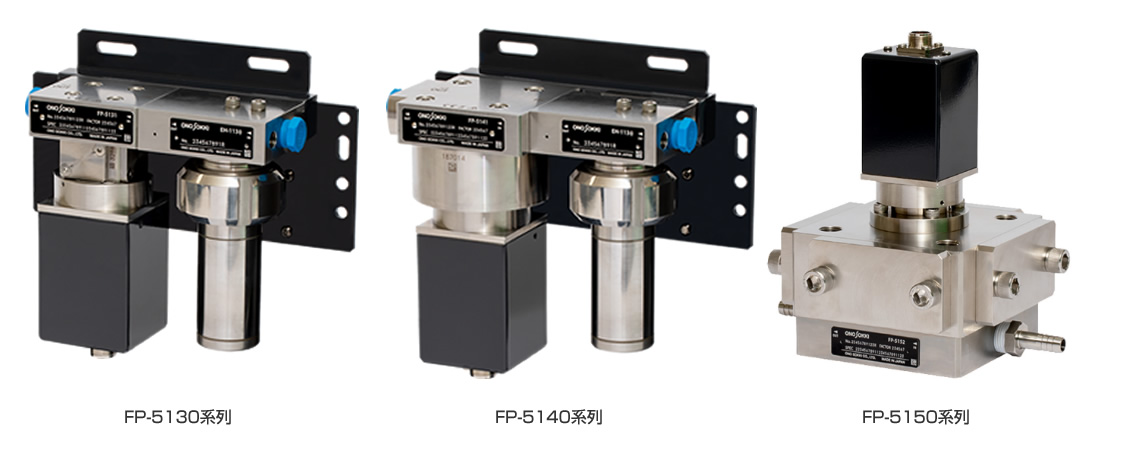

FP-5000系列

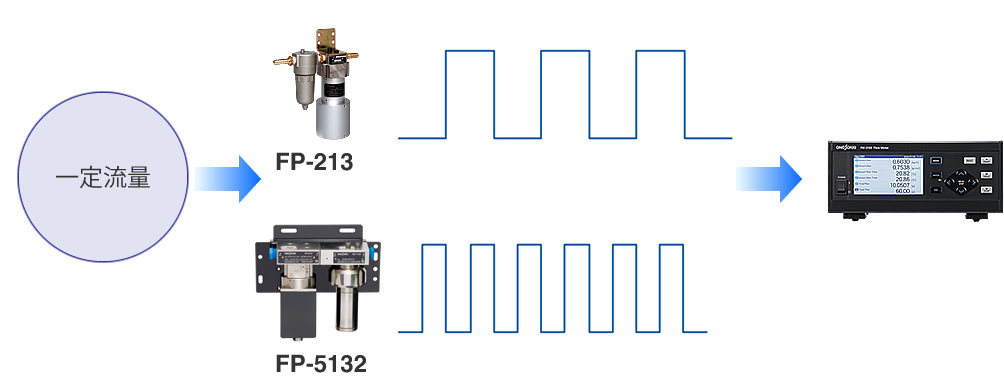

脈沖分辨率比原來的系列產品增大了20倍?？蛇_(dá)0.0005mL/pulse 。※以FP-5130系類為例。
x
x

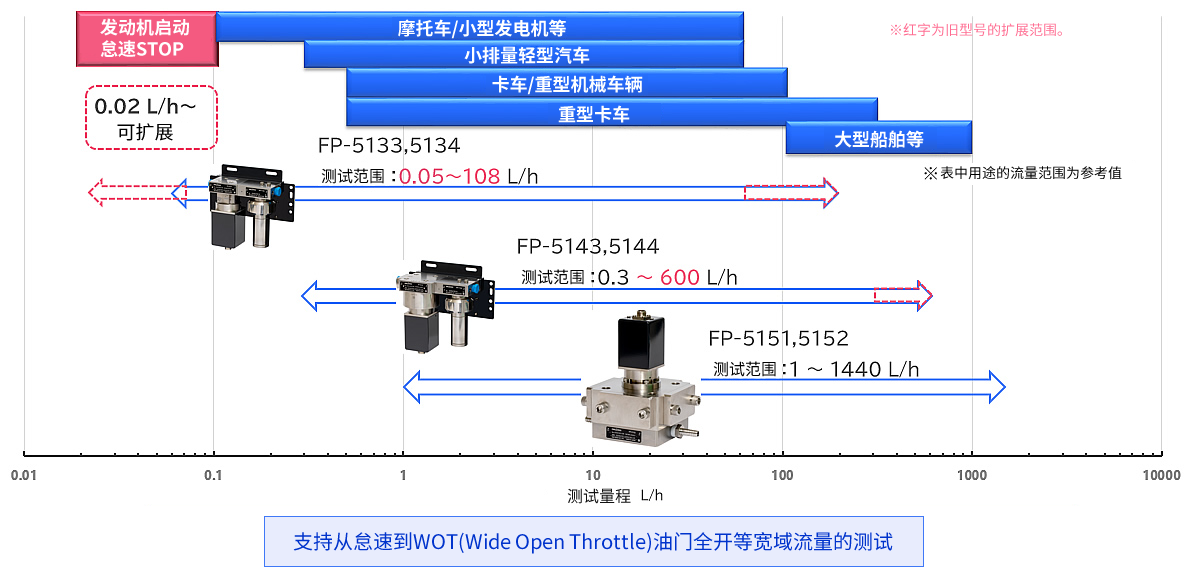

流量傳感器的測量范圍廣，種類齊全，產品林立。一臺傳感器可對應從怠速到WOT(Wide Open Throttle)油門全開等寬域范圍的流量測試

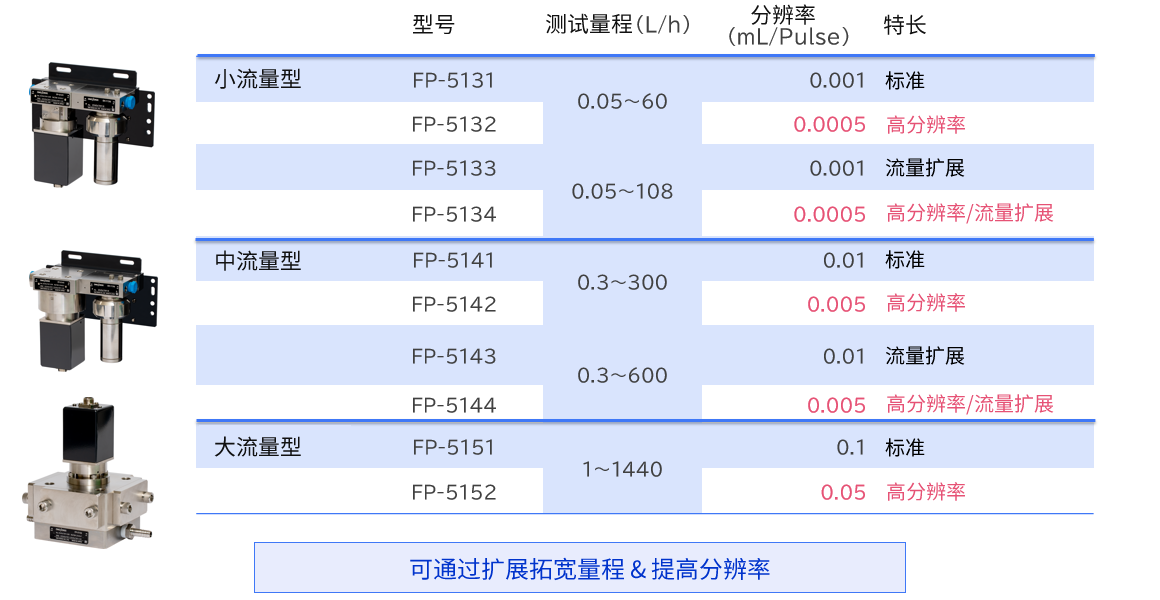

按用途分流量測試量程一覽表
流量傳感器，濾清器(附屬品)，溫度/壓力檢測單元和小型密度計整合在一起，形成一體化聯接，既小巧又節省空間。
流量傳感器兼容乙醇類燃油，乙醇類對應功能已成標準配置。
乙醇類燃油測量在舊型號流量傳感器時是一項選購功能，現在FP-5000系列
產品里已變?yōu)闃?biāo)準配置。這是因?yàn)殡S著時代的發展，人類社會正在逐漸地朝減少碳排放，走向碳中和方向努力。 我們原來舊型號產品只需考慮對應化石類燃料，可以不考慮傳感器耐腐蝕的問題，但現在用戶的需求變了。
因此，這也是一項符合時代潮流的舉措。
| 小流量型 | 中流量型 | 大流量型 | ||

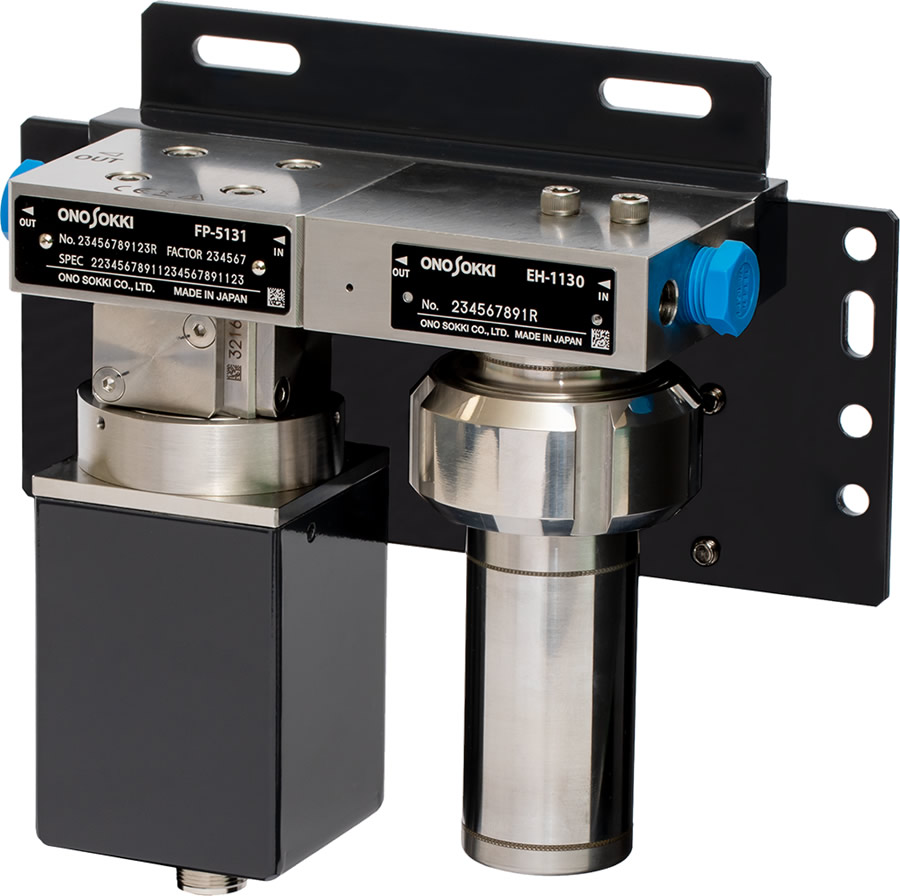

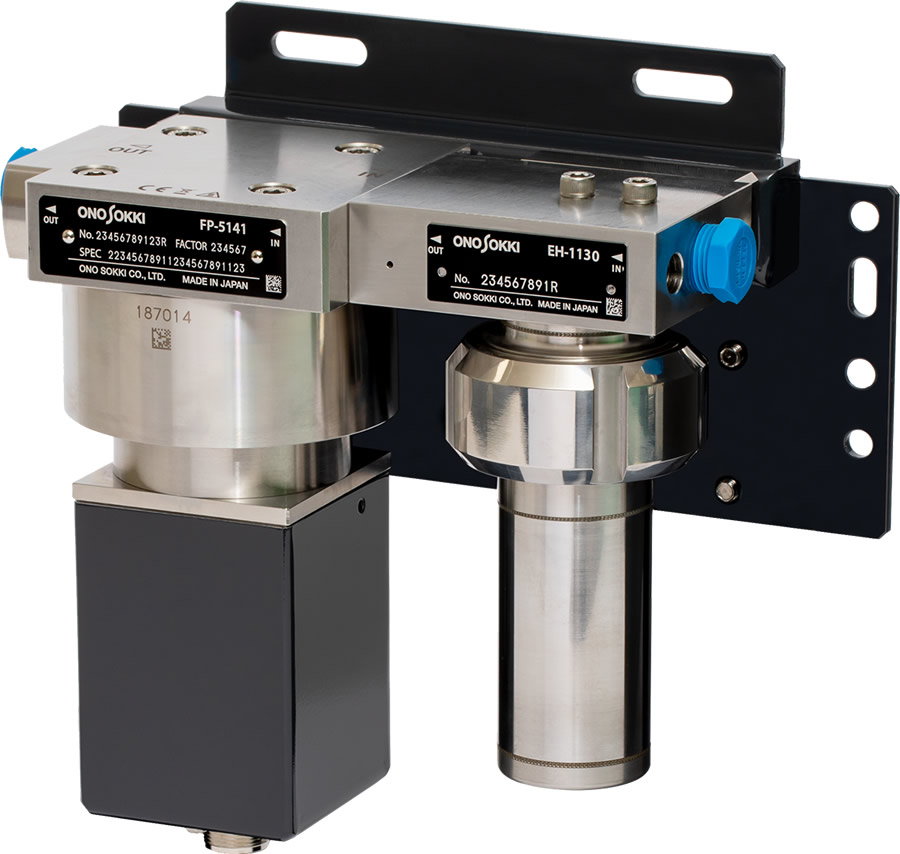

| FP-5130系列 | FP-5140系列 | FP-5150系列 | ||
 |
 |
 |
||
| 標準型 | ||||
|---|---|---|---|---|
| 可測液體 | 汽油、柴油、火油、酒精類生物燃油、通用石油類液壓油(※1) | |||
| 測試范圍 | 流量 | FP-5131/5132 : 0.05 ～ 60 L/h FP-5133/5134 : 0.05 ～ 108 L/h （※2） |
FP-5141/5142 : 0.3 ～ 300 L/h FP-5143/5144 ：0.3 ～ 600 L/h |

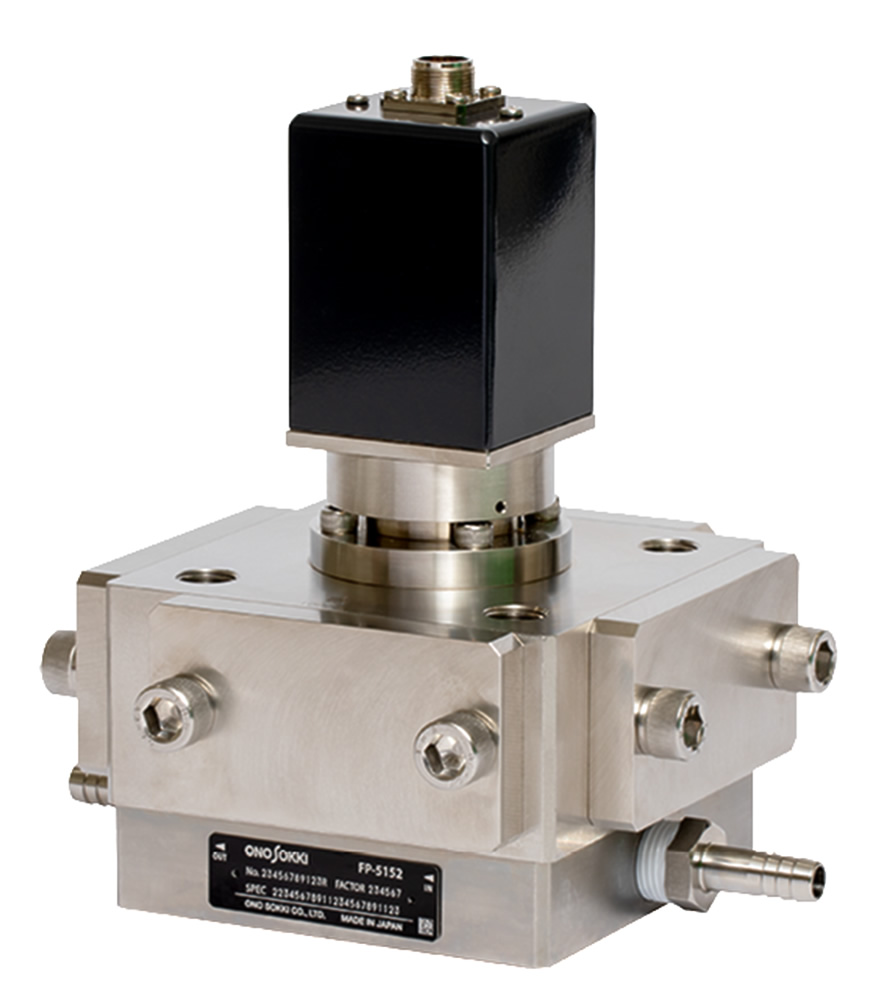

FP-5151/5152 : 1 ～ 1440 L/h |
| 精度 | 流量 | ±0.0009 L/h 以內 （0.05 ～ 0.18 L/h ） ±0.5 % 讀取值 (0.18 ～ 108 L/h） (※7) |
±0.2% 讀取值 | ±0.5% 讀取值 |
| 壓力損失 | 8 kPa 以下 （40 L/h 時<汽油>>） |
2 kPa 以下 （60 L/h 時<汽油>>） |
7.5 kPa 以下 （500 L/h 時<柴油>） |
|
| 使用溫度 | 液體 | 0 ～ +65 °C | 0 ～ +65 °C | 0 ～ +65 °C |
| 周圍環境 | 0 ～ +65 °C | 0 ～ +65 °C | 0 ～ +65 °C | |
| 油管口徑 | 尺寸 | IN：Rc3/8 (※3) OUT：Rc3/8 (※3) |
IN：Rc3/8 (※3) OUT：Rc3/8 (※3) |
IN：Rc1/2 OUT：Rc1/2 |
| 耐壓 | 1 MPa | 1 MPa | 3.4 Mpa | |
| 溫度/壓力模塊 | EH-0830 | EH-0830 | EH-0850 | |
| 測試范圍 | 溫度 | 0 ～ +100 °C | 0 ～ +100 °C | 0 ～ +100 °C |
| 壓力 | 0 ～ 1 MPa | 0 ～ 1 MPa | 0 ～ 1 MPa | |
| 精度 | 溫度 | Pt 100 A級 | Pt 100 A級 | Pt 100 A級 |
| 壓力 | ±0.25 % F.S | ±0.25 % F.S | ±0.25 % F.S | |
| 重量 | 約3.5 kg | 約5 kg | 約13.5 kg | |
| 附屬品 | 使用說明書，濾清器(EH-1130或EH-1150) 固定夾具(FP-5130/5140系列是與選購件相配的附屬固定夾具) |
|||
| 信號電纜 | 購產品根據所需長度選擇 FP-0015(5m)，F(xiàn)P-0016(10m)，F(xiàn)P-0017(20m) | |||

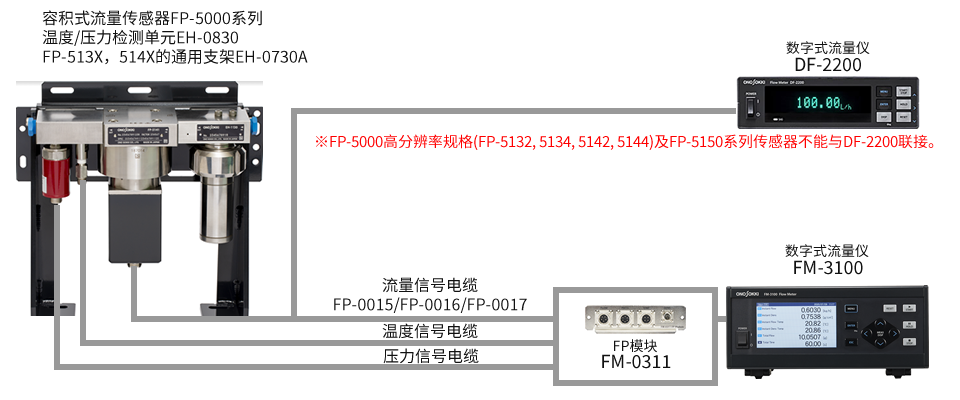

| 適配流量儀 | 各種數字式流量儀 高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5152等流量傳感器不對應 FM-2500A/DF-0400A ※高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量傳感器不對應 DF-2200 ※高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量傳感器不對應 FM-3100/ FM-0311 |
|||
| 濾清器/濾芯 | ||||
| 對應酒精類燃油 | 濾清器 | EH-1130 | EH-1130 | EH-1150 |
| 濾芯 | EH-0031 | EH-0031 | EH-0051 | |
容積式流量傳感器 FP系列在以下使用條件時，流量計的瞬時流量值有可能產生波動，敬請注意。
1．流量傳感器的輸入端壓力小于壓力損失時。
2．傳感器的輸出端為大氣開放狀態使用時。
（※1） 務請咨詢我們中國的子公司。
（※2） 流量測試范圍可制作成從 0.02 L/h ～ 。請與我們中國的子公司洽談。
（※3） 我們還備有選購配件（SAE油管適配器）。有興趣者請與我們中國的子公司洽談。
| 型號 | 內容 | |
|---|---|---|
| FM-0312 | FD連接器選配件 | FM-0311A 上追加FD用連接器 |
| FP-0015 | 流量信號電纜 5 m | 與數字式流量儀聯接用電纜 |
| FP-0016 | 流量信號電纜 10 m | 與數字式流量儀聯接用電纜 |
| FP-0017 | 流量信號電纜 20 m | 與數字式流量儀聯接用電纜 |
| EH-0830 | FP-513X, FP-514X用溫度/壓力檢測單元 | FP-513X, FP-514X 通用 |
| EH-0850 | FP-513X用溫度/壓力檢測單元 | FP-513X用 |

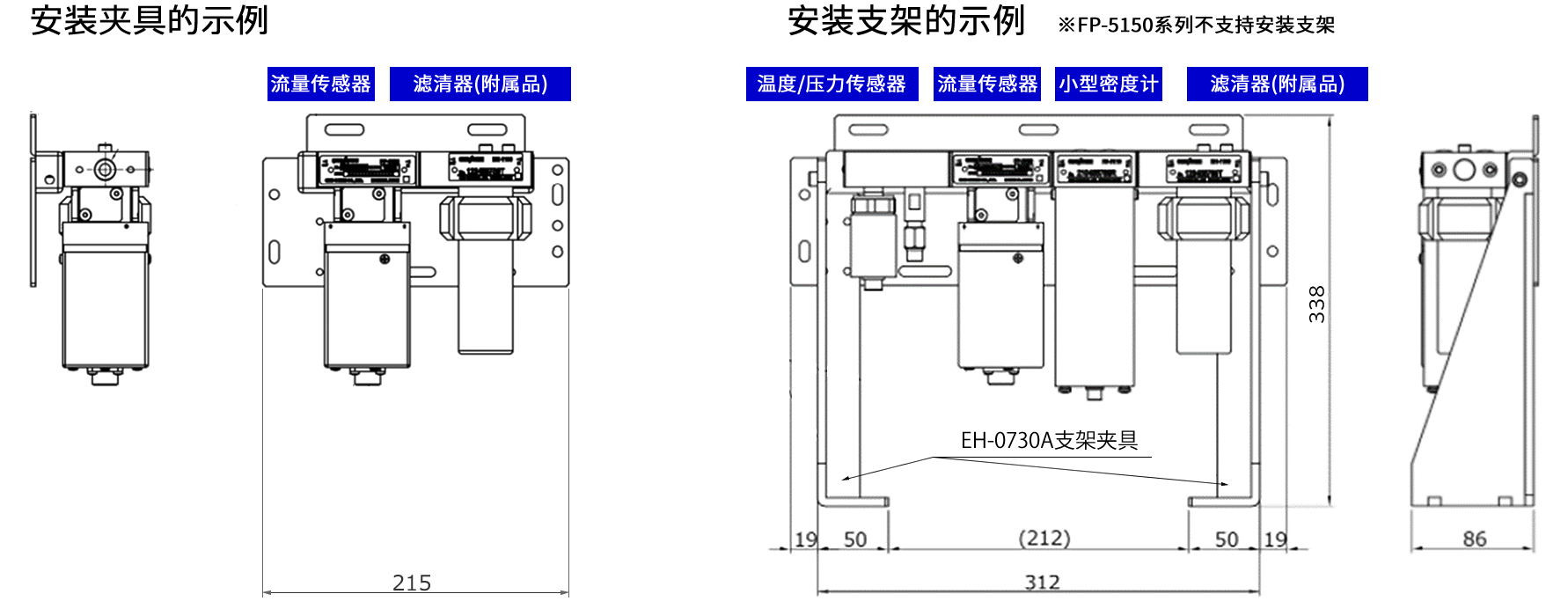

| EH-0731 | FP-513X用固定夾具(1個單元) | 1個單元：固定流量傳感器(包括濾清器) |
| EH-0732 | FP-513X用固定夾具(2個單元) | 2個單元：固定流量傳感器和密度計或溫度/壓力檢測單元 |
| EH-0733 | FP-513X用固定夾具(3個單元) | 3個單元：固定流量傳感器和密度計及溫度/壓力檢測單元 |
| EH-0741 | FP-514X用固定夾具(1個單元) | 1個單元：固定流量傳感器(包括濾清器) |
| EH-0742 | FP-514X用固定夾具(2個單元) | 2個單元：固定流量傳感器和密度計或溫度/壓力檢測單元 |
| EH-0743 | FP-514X用固定夾具(3個單元) | 3個單元：固定流量傳感器和密度計及溫度/壓力檢測單元 |
| EH-0730A | FP-513X, FP-514X的通用支架 | 使用支架時，請務必將振動控制在9.8 m/s2之下 |
