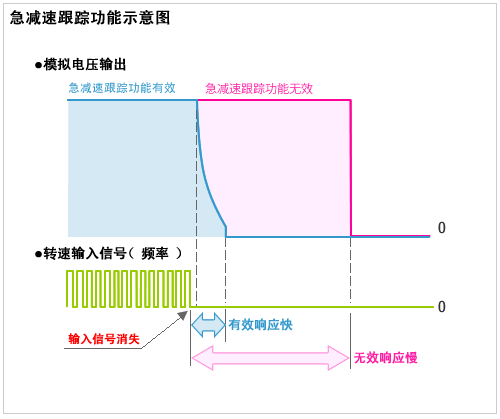

被測對象的轉速信號急劇下降，比較前一個脈沖間隔周期大增并沒有信號時，轉速輸出（模擬電壓）迅速減少并停止。
急減速跟蹤功能有效時
比較前一個脈沖間隔周期增加1.5～16周期時間并沒有信號時，轉速輸出（模擬電壓）將為0電平。
急減速跟蹤功能無效時輸入信號為0（OFF）時，轉速信號輸出（模擬電壓）將保持最小測量頻率（0.2 Hz)周期后0電平。
| 輸入 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 信號端子 | BNC（CO2型），端子臺 | ||||||||
| 信號形式 | 單相AC/DC無電壓（開式集電極對應 +12 V pullup）可選擇 90°相位差2相信號（僅限D(zhuǎn)C） |
||||||||
| 信號電壓 | AC輸入信號電壓范圍：0.3 Vp-p ～ 30 Vp-p | ||||||||
| DC輸入信號電壓范圍：Lo；+1 V 以下、Hi；+4 ～ 30 V | |||||||||
| 濾波器 | OFF / 20 kHz / 120 kHz 低通濾波器 |
||||||||
| 輸入阻抗 | 2.2 kΩ | ||||||||
| AC耦合頻率 | 0.9 Hz 約 -3 dB | ||||||||
| 最小脈沖幅 | 1.5 μs | ||||||||
| 信號沿選擇 | 上升沿或下降沿 | ||||||||
| 信號量程 | 0.2 Hz ～ 320 kHz
|
||||||||
| 輸出 | |||||||||
| 模擬電壓信號 | |||||||||
| 信號端子 | BNC(CO2型，電壓輸出) |
||||||||
| 變換時間 | 1周期 + 3.5 μs以內 | ||||||||
| 數模分辨率 | 16 bit |
||||||||
| 濾波器 | OFF / 3 kHz / 10 kHz / 1 kHz 低通濾波器 |
||||||||
| 模擬輸出信號 |
|
||||||||
| 輸出DC偏置電壓 | 電壓 ± 10 mV以內 | ||||||||
| 電流 ± 0.01 mA以內 | |||||||||
| 溫度系數 | 電壓 ± 0.02 %/F.S./℃ | ||||||||
| 電流 ± 0.07 %/F.S./℃ | |||||||||
| 輸出阻抗 | 50 Ω以上（電壓輸出） | ||||||||
| 負載阻抗 | 電壓100 kΩ以上 | ||||||||
| 電流 500 Ω以下 | |||||||||
| 直線性 （全量程模式） |
|
||||||||
| 脈沖輸出信號 | |||||||||
| 脈沖輸出 | BBNC（CO2型） 電壓：Lo；+1 V 以下、Hi；+4.5 V以上 負載阻抗100 kΩ以上 |
||||||||
| 脈沖輸出選配功能 (FV-0154) | 開式集電極 耐電壓DC 30 V，反向電流50 ｍA以下。 |
||||||||
| 比較輸出信號（選配FV-0152） | |||||||||
| 比較結果輸出 | 端子臺(菲尼克斯制MC1,5/6-STF-3,81) | ||||||||
| 輸出形式 | 半導體繼電器（1接點）2通道 | ||||||||
| 接點容量 | DC 30 V／1 A | ||||||||
| 接點阻抗 | 25 Ω以下 | ||||||||
| 設定 | UPPER，LOWER UPPER設定值 ≦測量值時繼電器ON，LOWER設定值 ＞ 測量值時繼電器ON |
||||||||
| 附帶共能 | 延遲功能 | 設定值以上連續超過設定值時接點ON ， 設定范圍OFF(0)～100 。 | |||||||
| 遲滯功能 | 回復頻率，轉速或移動速度可以設定，1 %單位0 ～ 20 % | ||||||||
| 保持功能 | 可設定保持接點ON的狀態，設定范圍1 ms ～ 1000 ms，設定單位1 ms | ||||||||
| 處理功能 | |||||||||
| 移動平均 | OFF / 平均 2 ～ 720回 / 指數平均 2 ～ 64回 | ||||||||
| 脈沖數 | 1～999999 P/R | ||||||||
| 系數 | 0.0001 ～ 99999 | ||||||||
| 增倍/分頻 | 增倍：OFF / 2 / 4（僅限90°相位差2相信號輸入時）。分頻：OFF，2 ～ 1000 | ||||||||
| 設定條件保存 | 可保存10組設定條件 | ||||||||
| 急減速跟蹤功能 | OFF / TYPE1 / TYPE2 | ||||||||
| 減速跟蹤參數 | OFF / NUM：1.5倍 ～ 16倍 / TIME：1 ms～4000 ms | ||||||||
| 方向判別 | OFF / ON（僅限90°相位差2相信號輸入時） | ||||||||
| 校準信號 | 電壓輸出 ZERO : 0 V、FULL：10 V | ||||||||
| 電流輸出 ZERO : 0 mA (4 mA)、FULL：16 mA (20 mA) | |||||||||
| 表示功能 | |||||||||
| 表示精度 | 表示值* X (±0.01%) ± 1計數以內（*表示值為忽略小數點的計數值） | ||||||||
| 表示 | 熒光管（尺寸69.85 mm × 11.45 mm）4段亮度調整 | ||||||||
| 表示更新間隔 | 0.5s、1s | ||||||||
| 表示單位 | Hz、r/min、m/min、USER | ||||||||
| 狀態表示LED | SIG | 脈沖信號輸入時發光 | |||||||
| 測量模式 | 全量程，偏差，中心頻率自動跟蹤模式（選配功能 FV-0151） | ||||||||
| 傳感器用電源 | |||||||||
| 傳感器用電源 | +12 V ± 1 % 150 mA、+5 V ± 10 % 150 mA 通過設定開關選擇 | ||||||||
| 符合標準 | |||||||||
| CE標識 | 低電壓2006/95/EC EN61010-1：2010 | ||||||||
| EMC 2004/108/EC EN61326-1：2006 Class A Table 2 | |||||||||
| 一般規格 | |||||||||
| 信號接地 | 信號輸出（V OUT,I OUT）的信號接地共通（與機殼相連接） 信號輸入（SIG IN,SIG 1,SIG 2），傳感器用電源（+12 V,+5 V）的信號接地共通 信號輸入，傳感器用電源的信號接地與機殼，信號輸出的信號接地絕緣 接地信號間絕緣耐壓最大42 Vpk |
||||||||
| 使用電源 | DC 16 V附屬專用AC電源適配器（AC100～240Ｖ） | ||||||||
| 消耗功率 | 約36 VA以下 | ||||||||
| 使用溫度范圍 | 0 ～ 40 ℃ | ||||||||
| 保存溫度范圍 | -10 ～ 50 ℃ | ||||||||
| 使用濕度范圍 | 5 ～ 80 %(不結露) | ||||||||
| 保存濕度范圍 | 5 ～ 85 %(不結露) | ||||||||
| 外觀尺寸 | 210(W)×44(D)×200(D) mm(不包含凸出部分) | ||||||||
| 重量 | 約 1 kg | ||||||||
| 附件 | 專用AC電源適配器(PS-P20023B / VM0769-VM0700 2M) X 1， 使用說明書X 1，信號線接頭(MC1.5/6-STF-3.81) X 1 |
||||||||
| 選配 | |||||||||
| 選配功能及配件 | FV-0151 中心頻率自動跟蹤功能 FV-0152 比較輸出功能 FV-0153 偏差信號輸出電壓擴大功能（±10 V） FV-0154 開式集電極接口輸出功能 FV-0014 固定用金具 |
||||||||
●為了提高性能，可能不經預告而變更外形及規格，請諒解。
