讀入Orf格式數據與再分析處理功能（GN-0100）/ 2次數據處理功能（GN-0110）

可讀入ORF格式數據文件，并進行再分析處理功能與轉速跟蹤分析的多畫面表示，
重疊數據表示，坎貝爾圖表示，轉速變動分析等二次處理。
可一目了然的確認被測物的共振以及異?，F(xiàn)象，可用于改善被測物的狀態。
連接DS-5000/DS-3200系列硬件進行實時轉速跟蹤分析后，通過實時分析時記錄的數據信息，
可更改分析參數再次進行分析處理。 同時，在脫機模式可通過專用畫面讀入ORF數據，進行任意條件的再次分析。

※ GN-0100僅具有讀入數據再次分析的功能

可用于診斷軸承、齒輪撞擊的癟痕情況，因?yàn)檩S承和齒輪在出現損傷時會出現特征性的固有頻率峰值

● 頻譜 P.O.A.（局部總和）判定

當發生損傷時，通過峰值較大的特定頻段的功率求和來判定異常情況。

● 波峰因數判定

在出現損傷時，重點關注測量波形中的異常成分，并根據峰值/有效值（波峰因數）進行判定

GN連接通信功能（GN-0120/GN-0240）

生產線上變速箱或發動機的性能評價裝置與GN-1200連接控制，測量評價的噪聲或振動數據以及合格評價結果可輸出到性能評價裝置。
通信方式可對應LAN(GN-0120)/LAN+DIO(GN-0240)/RS-232C+DIO(GN-0240)3種格式。

※上除上述三種通信格式外，我們還提供其他通信格式的特別定制服務。更多信息，請咨詢最近的營業網點。

結果數據表示功能（GN-0130）

GN-1200 軟件具有管理已測量分析得到的大量數據的功能。
可通過檢索測量對象得到測量分析數據，以及類似條件的測量分析數據，可使用重疊表示，平均處理等進行數據分析，工件的趨勢管理。

計算轉速的轉速跟蹤分析功能（GN-0150）/ 2轉速轉速跟蹤分析功能（GN-0140）

各測量段可根據轉速1或轉速2或計算轉速為基準，同時進行轉速跟蹤分析。
計算轉速可根據轉速1與轉速2，利用四則運算與常用函數等，設定計算式導出計算轉速。
通過這個功能，可同時根據輸入軸轉速或輸出軸轉速，以及不便測量的內部轉速為基準進行轉速跟蹤分析。便于對被測對象的狀態進行詳細的分析確認。

※ GN-0140僅支持轉速1通道/轉速2通道

癟痕分析功能（GN-0160）/ 包絡分析功能（GN-0230）

GN-0160 癟痕分析功能：
該功能可通過對測得的振動或聲壓的時域波形進行包絡處理，并監測波形每個周期的峰值幅度/相位的周期之比，從而提取特定周期內出現的異常。
有助于查看齒輪癟痕、軸承缺陷等。該功能可用于恒定轉速測量以及加/減速測量。

GN-0230 包絡分析功能：
該功能采用與GN-0160相同的方法，通過峰值的大小來判定由軸晃動和轉動不均勻引起的周期性嘯叫聲。

1. 探傷判定：最大32組
2. 轉動軸數：最大6軸
3. 基準轉速：轉速1或轉速2
4. 轉速比：轉速比或齒輪齒數比

實時倍頻程分析功能（GN-0170）

該功能采用1/3倍頻程分析來判斷工件或設備是否正常或異常?；诙ū鹊?/3倍頻程分析可以定量地做出“類似于人類聽覺的判斷”，支持構建不依賴人類的檢查系統。
此外，在已有的正常產品特性數據的基礎上，可自動計算導出合適的判定基準數據線，高效地管理判定數據。

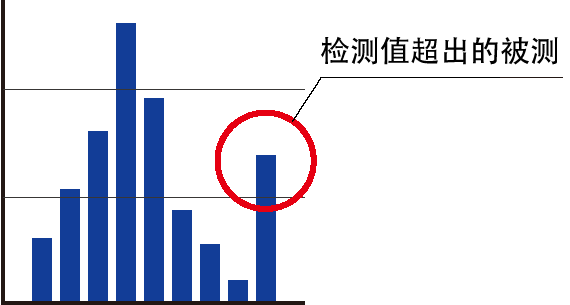

判定線設定例

適用事例

● 變速箱或減速機的異常檢查
● 電機的異常檢查
● 發動機的異常檢查
● 低頻噪聲分析
● 設備噪聲與振動的測量分析
● 各種聲學產品的聲壓特性測量分析等。

自動測量處理功能（GN-0180）

根據設定的指令文件進行自動測量分析（包括GN-0100），用于經常反復進行的測量分析，從設定到結果輸出，自動完成可提高效率并減少人為失誤造成的損失。

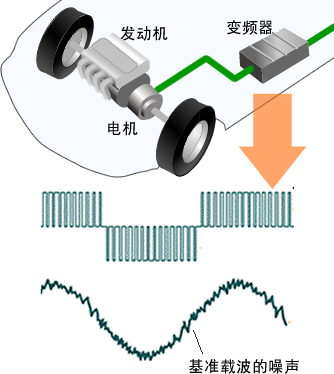

偏置式轉速跟蹤分析（GN-0190）

雙擎動力車的電機的驅動和控制時，需要根據變頻器產生的開關信號為基準載波的噪聲信號的跟蹤分析處理，GN-0190偏置式轉速跟蹤分析對應這種分析。

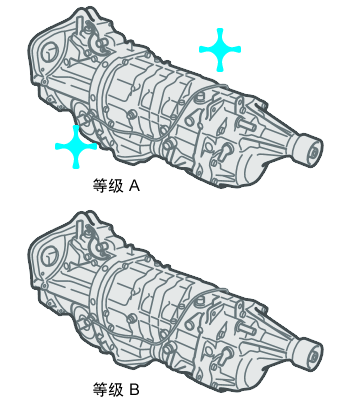

等級線功能（GN-0200）

該功能可制作等級線，作為比較和評価不同測量設備測得的峰值的指標。
為了能夠管理大量的測量數據，還可以為數據添加任意信息，如操作員/設備名稱/測量?jī)?nèi)容。
該功能可用于工廠質量控制部門對工件間的品質偏差管理和并對質量變化點進行可視化。

應力跟蹤分析功能（GN-0210）

該功能可測量應變計信號，并對工件運行時重復應力和負載的行為進行實時分析。獲取的數據可用于強度和安全檢查。

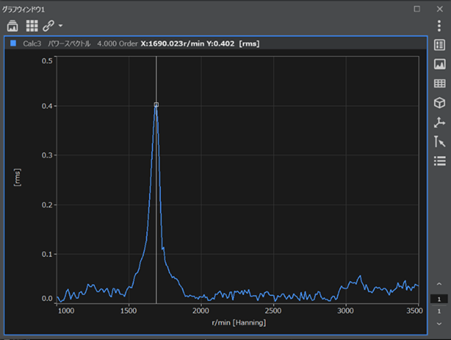

扭轉振動計算功能（GN-0220）

該功能根據參考轉速（脈沖）信號和待比較軸端轉速信號計算轉速差，并輸出軸扭轉量。 在轉動方向上承受高負載和高扭矩的部件或單元可能會因負載而發生軸的破損或是產生異常振動。使用該功能可獲得用于評価扭轉量、驗證部件的耐用性以及是否存在故障的數據。

適用事例

● 檢查電機軸的扭轉、轉速変動等
● 檢查離合器和減震器的扭轉
● 其他傳動裝置的轉速傳輸測量等
