FM-3100

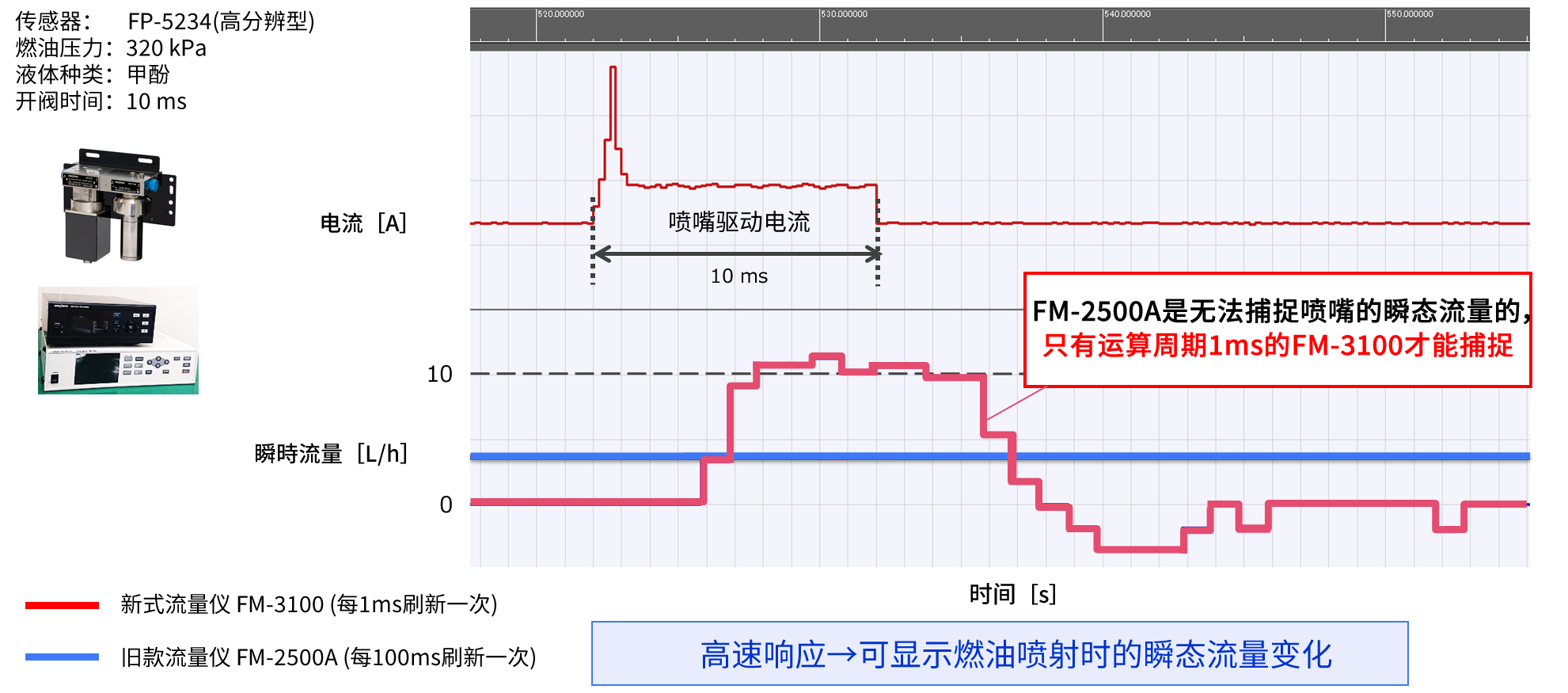

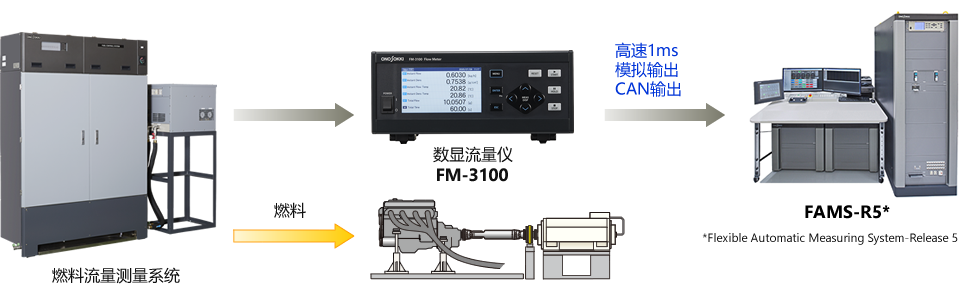

通過捕捉流量的瞬態變化，可在1 ms內更新模擬輸出和CAN輸出。
與舊機型FM-2500A的100 ms響應時間相比，本機型響應更快，適用于確認瞬時流量上升并測量過渡運行時的燃料流量

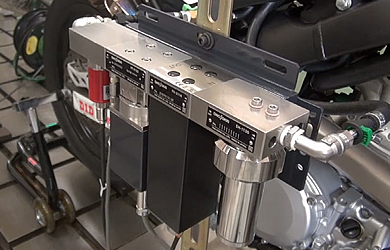

噴嘴的瞬態流量測量
通過使用CAN提升FM-3100的外部控制功能。
通過CAN通信設置累計時間
不需要通過RS-232C進行通信即可更改累計時間，只需CAN I/F即可進行累計值更改和累計操作（如開始、停止等），因此可以簡化系統。
指令06：追加累計時間設置功能。
可以通過外部設置累計時間。之前只能通過直接操作和RS-232C更改的Auto Stop累計時間設置，現在可以通過CAN進行設置。
使用CAN的In ID（默認值：0x601）設置數值，并將指令06：累計時間設置輸出到FM-3100，以設置累計時間。
方便執行重復測量
在CAN輸入指令中追加“05：重置+開始”，以便簡單進行重復測量。
可以自由設置輸入電壓量程和壓力量程。
可以使用手頭的壓力傳感器進行壓力測量。
通過使用模擬輸出的OUTPUT 2，可以同時輸出體積流量和質量流量。
為了確保測量數據的可靠性，將在影響測量數據的各個參數設置中，新增了密碼鎖定功能。
此外，還會自動記錄部分參數的更改履歷，因此在發現設置錯誤等問題時，可以立即確定該設置從何時開始生效。
密碼鎖定功能（選配件）
對于FP系列的Factor更改、OUTPUT刻度更改等可能影響測量數據的操作，該功能將要求客戶輸入密碼以確保操作安全。
變更履歷功能
當更改“FM-0311 FP Module”的Factor時，該功能會保存更改的日期和更改后的值，客戶可以隨時查看。
使用“FM-0321 FZ Module”時，更改Zero CAL和Low Flow Cut設置后，可以查看更改后的日期和數值。
x
x
一般規格
| 適配傳感器 | FP系列/FD-5110/FX系列/FZ系列 ※要追加對應各種傳感器的模塊(另售) |
|---|---|
| 電源電壓 | AC100 V to 240 V ± 10 % |
| 消耗功率 | 80 VA 以下（FM-3100和FP-2140S 2臺連接的情況下） |
| 使用溫度范圍 | 0 to +50 °C |
| 使用濕度范圍 | 10 to 85 % （非結露) |
| 保存溫度范圍 | -10 to +60 °C |
| 保存濕度范圍 | 10 to 85 % （非結露) |
| 外觀尺寸 | 240.0（W）×99.0（H）×296.0（D） mm *不包含突起結構 |
| 重量 | 約 3 kg |
| 符合指令 | CE標識 (FM-0311) 低電壓(LVD)指令 2014/35/EU 規格 EN61010-1 EMC指令 2014/30/EU 規格EN61326-1 RoHS指令 2011/65/EU 規格 EN50581 +(EU)2015/863 |
| 附屬品 | AC電源電纜，F(xiàn)M-0012 模擬輸出變換適配器(Dsub - BNC電纜 0.5 m)，使用說明書 |

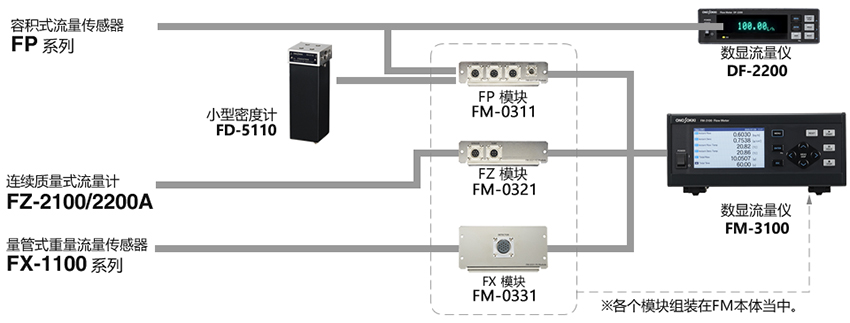

FM-0311A FP模塊 + FM-0312 FD連接器選配件
| 適用傳感器 | FP-213 FP-214、FP-214H、FP-2140H、FP-2240HA FP-215、FP-2250A FP-213S、FP-2140S FP-3130、FP-3132 FP-3140、FP-3142、FP-314H FP-3150、FP-3152、FP-315 FP-4135 FP-5131、FP-5132、FP-5133、FP-5134 FP-5141、FP-5142、FP-5143、FP-5144 FP-5151、FP-5152 FD-5110 EH-0830、EH-0850、EH-0081、EH-0082 ※關于停產產品是否支持本選配件，請與本公司最近的營業網點進行聯系。 |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時壓力，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| 正流，正流＋逆流模式 | 累計流量，區間累計流量運算時，正流和正流＋逆流模式可任意切換 |
| 正流模式時，逆流部分變?yōu)?流量進行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨?fù)流量進行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨?fù)流量進行運算。 | |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
| 壓力測量 | 從壓力傳感器輸入信號并進行運算 |
| 小型密度計的密度測量 | 密度和溫度可用小型密度計測量 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
FM-0321 FZ模塊
| 適用傳感器 | FZ-2100, FZ-2200A |
|---|---|
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| ZERO校正（ZeroCal） | 無流量時將輸出值自動調整為0的功能 |
| LowFlowCut | 低于一定流量設定為0 kg/h功能 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
FM-0331 FX模塊
| 適用傳感器 | FX-1110, FX-1120, FX-1130 |
|---|---|
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量 |
| 運算周期 | 100 ms |
| 密度設定 | 范圍: 0.0001 to 5.0000 g/cm3 (初始值: 1.0000) |
| 液面靜定時間(Delay Time) | 范圍: 2 to 99 s (初始值: 2 s) |
| Charge Level | 范圍: 0 to 95 % (初期: 0 %) |
| 溢出信號 | 繼電器輸出接點電壓容量 (DC 48 V, AC 120 V), 接點通電電流 (500 mA 以內) |
| 型號 | 名稱 | 備注 |
|---|---|---|
| FM-0311A | FP模塊 | FP/FD系列傳感器的專用模塊 |
| FM-0312 | FD連接器選配件 | FM-0311A 上追加FD用連接器 |
| FD-0321 | FZ模塊 | FZ系列傳感器的專用模塊 |
| FM-0331 | FX模塊 | FX系列傳感器的專用模塊 |
| FM-0341 | 遮板 | |
| FM-0351 | 中文顯示選購功能 | 中文顯示 |
| FM-0200 | 遙控器 | FM-3100用 |
| PE3534394 | RS-232C適配電纜 | 用于FM-3100本機上的專用插座與Dsub-9針插座的轉換(長度0.1m) |
| FM-0012 | 模擬輸出適配電纜 | Dsub - BNC插座轉換(長度0.45m) |
| FM-0011 | 固定夾具 | FM-3100用 |
| LC-0860 | CAN電纜 | FM-3100用CAN電纜(2m) |
