聲學振動解析系統
O-Solution DS-5000

O-Solution DS-5000
O-Solution DS-5000 可在多種場合高精度地測試各種聲學振動現象
并能當場進行詳細分析，達到快速解決問題的目的。
O-Solution DS-5000是本公司在傾聽了許多業界客戶的聲音之后，運用積累了40多年經驗的數字信號處理技術以[無論何時何地，簡單操作]為概念推出的聲學振動解析系統。
「何地」
機型更為小巧，可選配電池驅動，采用全過程隔離絕緣有效減少外部干擾的影響。
「何時」
鼠標一鍵即可切換測試或是解析模式，可以對采集好的數據進行快速確認。
「簡單操作」
選配外部控制功能能夠?qū)崿F(xiàn)作業的自動化。

可以高精度地進行測試與解析。




概要


軟件

將多通道數據分析軟件DS-3000系列與時間序列數據分析軟件OS-2000系列統一為O-Solution。
O-Solution擁有能與DS-5000連接后進行使用的測試模式與對采集好的數據進行編輯并進行詳細分析的解析模式。只需鼠標輕輕一點即能完成模式間的切換。

硬件

與上一代的DS-3000相比，DS-5000的機型更為的小巧，并且能夠?qū)?yīng)多通道測量的需求（最多可達到240通道）。
DS-5000全通道由于采用了絕緣隔離功能故不易受外部干擾的影響。



O-Solution (軟件)
1. O-Solution 概要


將軟件的測試模式與解析模式整合在一起

O-Solution軟件有「測試模式」和「解析模式」兩個板塊，由于用一個點擊就可以實現兩個模式之間的互為切換，
便于用戶很自然順暢地進行試驗測試操作界面與數據采集后的解析界面之間的切換，
兩個模式的條件設置可互為通用，避免了許多設置上的重復步驟，使誤操作大為減少。






豐富多彩的應用軟件

基本的數據處理功能都可在軟件平臺上運行;
可以根據用途作為主要選項組合配置;
利用外部控制功能可實現設備之間的連接與程控;
利用免費瀏覽器軟件O-Solution Lite ，任何人在任何地方都可以對測試數據進行檢驗。


點擊產品型號了解更多詳情




不同模式可利用的軟件配置

應用軟件的可用的功能因模式不同而異

點擊產品型號了解更多詳情





與時間序列數據分析軟件OS-2000系列的參數比較

  OS-2000 O-Solution 備注
采樣頻率 0.01 Hz ～ 20 MHz 10 μHz ～ 100 GHz 可對應多種類型的數據
最多可分析文件數 最多4個 最多 1,000個 通過1次操作可分析的數據量
最多可導出文件數 1個 最多 1,000個 通過1次操作可導出的文件數
可支持的最大文件容量 2 GB 1 TB 可對應大容量的數據文件
多線程處理 可使分析作業實現并行化
外部控制功能 可讓分析作業實現自動化


2. Applications


O-Solution Lite的瀏覽功能

O-Solution Lite是一種可供任何人使用不需要使用許可認證的免費軟件。
其瀏覽功能不僅能打開所采集的數據，還可顯示分析的結果。
到現場去測試往往要受到時間的約束，不允許重復多次測試。但可利用O-Solution Lite，
與公司同仁或有經驗者聯網共享數據，幫你一起研判測試成功與否，確保測試任務的完成

※ O-Solution Lite指的是沒有許可認證的O-Solution軟件，所以下載O-Solution軟件即可免費使用O-Solution Lite。

亮點1 : 便于數據共享

利用O-Solution Lite 可以與有關人員一起共享由O-Solution保存的測試數據和分析結果。

亮點2 : 有DS-5000 就可當數據采集器用

只要有O-Solution Lite和DS-5000(數據工作站)就可當"數據采集器"用。

亮點3 : 可直接從小野測器官網下載

誰都可下載，立即可用。





O-Solution 系統平臺 OS-5100



相當于O-Solution軟件的系統平臺把測試與解析之前所必須的處理工具都歸納整合在一起。還充實了波形的剪切、補償、檢索等編輯功能。



可自由自在地布局界面

可以將?？看爸懈鞣N窗口的顯示位置更改為你喜歡的布局。

數據管理輕松又簡單

O-Solution可以將測試/解析條件下所取得的數據按項目進行統籌管理。利用數據管理器可輕松地對數據造表立清單、進行檢索、并列替換等處理，并能實現簡易的多條件、多通道比較。





測試模式



有監控窗口可觀察信號波形，有安心感，可掌控測試狀況

配備新的監控窗口顯示10秒長的時域波形，供用戶能邊觀察輸入信號的狀態邊完成測試的設置。


信號過載不會錯看也不會漏看


可根據通道數和模塊數，改變輸入信號電平監視器的界面。



可同時解析縮短運算時間

邊采集的同時可進行以下二種不同的解析。

※以下的組合不能同時進行解析。
　倍頻程＋跟蹤＋錄音功能



縮短校準時間

通過使用自動校準功能，縮短作業時間。



數字放大顯示

通過放大想要關注的測量值，可以更清楚地確認數值。

解析模式



通過數據比較一舉掌握事物現象的本質

不同格式，采樣周期也不一樣的數據都能自由自在地同時「顯示、排列、重疊」。





標記功能助你僅解析所關注點處的數據

可以從一大段所采集的數據中將你欲關注的數據加上標記，便以標記為基準設置了解析的范圍。

可直接讀取不同品牌數據采集器的數據文件







O-Solution 選購件

根據所需的測試目的可以購買不同的選配件。





數字濾波器 : OS-0521

欲迅速確定異常聲音的頻率帯域

當發生異常的噪聲或振動問題時，該功能可助你運用IIR濾波器或FIR濾波器通過對所記錄數據的試聽快速確認發生異常噪聲或振動的頻帶。 還可產生新的過濾后的時間序列數據。






FFT解析 : OS-0522

欲摸清機械零部件等構造物所持有的振動與噪聲的頻率成分及共振頻率

可對時域波形按頻率成分分解，并可以詳細觀察到振動或聲音的大小及共振現象。 具有基本的運算功能，諸如 : 功率譜，頻率響應函數，相關函數，衰減率等。




跟蹤解析 : OS-0523

欲摸清旋轉機械的聲學與振動特性

助你了解電機與發電機之類旋轉物體所產生的噪聲及振動的機理，特別是摸清各個階次成分達到何種速度時其噪聲和振動會增大。不光是定比與定幅跟蹤，偏置跟蹤解析也可以做。





倍頻程解析 : OS-0524

欲測試環境噪聲與振動

人耳的聽覺對聲音的頻率變化呈對數（Log）特性，而倍頻程解析恰好是符合人耳聽覺特性的。 這就是為什么形容噪聲與振動的大小時大都使用ISO及JIS規范規定的分貝的對數單位及倍頻程的標準。





聲品質評價功能 : OS-0525

基于人類聽覺特征設計的聲品質評價功能

在一般情況下，從機器發出的聲音可以通過聲壓級，F(xiàn)FT分析，倍頻程解析等方式進行分析與評價。
可是，前述的一些方式并沒有充分考慮到人類的聽覺特征，因此即使分析后的結果是相同的實際人聽完聲音后產生的對聲音的印象是不同的。
而且，人在聽到聲音時會產生諸如“聲音很大或很小”“聲音很尖銳”“聲音很粗糙”等許多印象。
OS-0525聲品質評價功能能夠?qū)?yīng)「響度」「尖銳度」「粗糙度」「波動強度」「音調度」等多種聲品質的參數并進行求值。





抖動音分析功能 :OS-0526

想要分析以時間為單位發生抖動的聲音。

這個世界上有許多雖然音量不怎么大卻很讓人煩心的聲音，比如汽車在行駛時內飾發出的響聲以及夾雜在小型電機的轉動聲音里的異響。 時間變動性的變化比較顯著的聲音，其聲壓級即使不那么大也經常會聽后讓人覺得不適。 抖動音分析功能 OS-0526是，不受聲壓級影響，只著眼于聲音的時間變動性因素進行評價， 且通過使用這個功能可以有效地定量化分析用粗糙度指標以及波動強度難以檢測出的具有強度變化波動特征的異聲。 此外，該選配件還包含了可以確認消除抖動噪音成分前后的效果比較的功能。（抖動音仿真分析功能）





時間頻率解析功能 : OS-0527

想要分析瞬態現象。

時間頻率解析功能可以應對即使是用FFT分析也難以捕捉的瞬態現象。該選配件包含了短時傅里葉變換與小波變換。





統計分析功能 : OS-0531

1個窗口實現各種各樣的統計分析

通過對指令信號與反饋信號這2種變量進行分析可以求得相 關系數值，各種各樣的統計分析在O-Solution的一個窗口 上就能進行。

基本統計分析

立體圖、自相關函數、Q-Q圖

2變量分析

分布圖、互相關函數、立體圖、區間統計

3變量分析

3維分布圖、3維區間分析

統計解析機能

聲壓法聲功率級測量軟件: OS-0541

可對應適用于多種被測物的標準

常規聲壓級的值會受聲源的遠近或試驗環境影響而發生變化，與此相對的是，由于聲功率級僅由聲源本身來決定。 正因為此聲功率級成為了被環保認證體系以及噪聲限制所使用的全球性標準。聲功率級是由國際標準規定了相關的測量方法。
通過使用O-Solution與DS-5000，可以非常方便地確認聲音的發生源頭以及頻率峰值，實現高效的噪聲對策。



輻射噪聲測量軟件（針對信息技術設備）: OS-0542

可對應針對辦公自動化設備的特定標準

ISO 7779 該項標準規定了計算機、打印機和多功能機的輻射噪聲的測量方法。該標準用于獲取環境標志。 除聲功率級以外，還要計算出測量操作員或是旁觀者位置處的輻射聲壓級，必要時還需計算突出的離散音調。



外部控制 : OS-0510

對一些重復性程度較高的操作使其自動化以 節省時間，可用于產線的產品檢測

O-Solution可以利用外部控制功能庫（O-Step API），通過TCP/IP由客戶創建的軟件(※)來控制O-Solution。 還可以將檢測的噪聲或振動數據自動地采集存放到客戶指定的系統中。

應用例 1 :
可以自動測試，解析和保存大量數據，以節省時間。

應用例 2 :
作為NV評估功能納入試驗裝置

*支持的語言
C#、Python、MATLAB、LabVIEW、C++、VBA

外控演示



硬件連接 : OS-0512

想要實時計測

通過硬件連接功能（OS-0512）可以與DS-5000連接并在測試模式下使用FFT分析功能，跟蹤分析功能和倍頻程分析功能。





3. 許可證形態


4. PC運作環境


與DS-5000系列數據工作站相連的個人電腦必須滿足下列規格（規格條件）才可正常運行。

規格一覽

共通規格

接口 LAN端口 1000base-T
OS Microsoft® Windows® 11 Pro
  • Version 22H2 or later

關于版本的詳細信息請查看軟件使用環境【W(wǎng)indows】的介紹頁面。
＊在兼容模式或是Microsoft Virtual PC的環境下啟動可對應OS的場合，不能保證軟件的正常運行。
＊即使是在可對應的OS的環境下，由于客戶使用時的條件或是其他電子器械設備的影響，可能會導致本產品不能正常運行。
必須在 .NET Core 6.0 運行時安裝
  • 包含在O-Solution的安裝文件內。
光盤驅動 DVD-R
  • 用于DVD軟件安裝及版本升級

推薦規格

推薦 1 測試或收錄系統小于96通道時：
CPU Intel? Core? processor ( Intel® CoreTM i7 第8代或更高版本的 Intel® CoreTM處理器)
  • 4核8線程以上，基本時鐘頻率大于1.8 GHz
推薦 2 測試或收錄系統大于96通道時：
CPU Intel? Core? processor ( Intel® CoreTM i7 第8代或更高版本的 Intel® CoreTM處理器)
  • 6核12線程以上，基本時鐘頻率大于2.5 GHz
共通項目 內存 16 GB以上
磁盤 磁盤至少有 32 GB或更多余量的空間。
  • 當使用外接HDD或SSD作為數據保存的目標設備時，必須有 USB3.2 (Gen1) / USB3.1 (Gen1) / USB3.0的端口。
顯示器 1920 × 1080以上

最小必要規格

最低要求的規格是可以記錄和測量多達18個通道的規格。 當使用大量通道進行測量時，請務必使用上述推薦規格的個人電腦。

CPU 第8代或更高版本的Intel® CoreTM微處理器
  • 4核8線程以上，基本時鐘頻率為1.6 GHz以上
內存 8GB以上
磁盤 磁盤須有 16 GB 以上的余量空間。
  • 當使用外接HDDやSSD作為數據保存的目標設備時，必須配備USB3.2(Gen1)/USB3.1(Gen1)/USB3.0等端口。

電腦服務器的推薦使用配置（網絡許可證,無密鑰）

推薦使用硬件配置
CPU 1.6 GHz以上（推薦Intel Xeon 英特爾至強系列）
內存 16 bit OS 8GB以上
磁盤 硬盤容量須有100 GB以上存儲空間
DVD驅動 由于需通過DVD進行安裝
軟件所需最小必要規格
OS（64位） Windows Server 2019
Windows Server 2016
必配軟件 .NET Core 2.1 Desktop Runtime

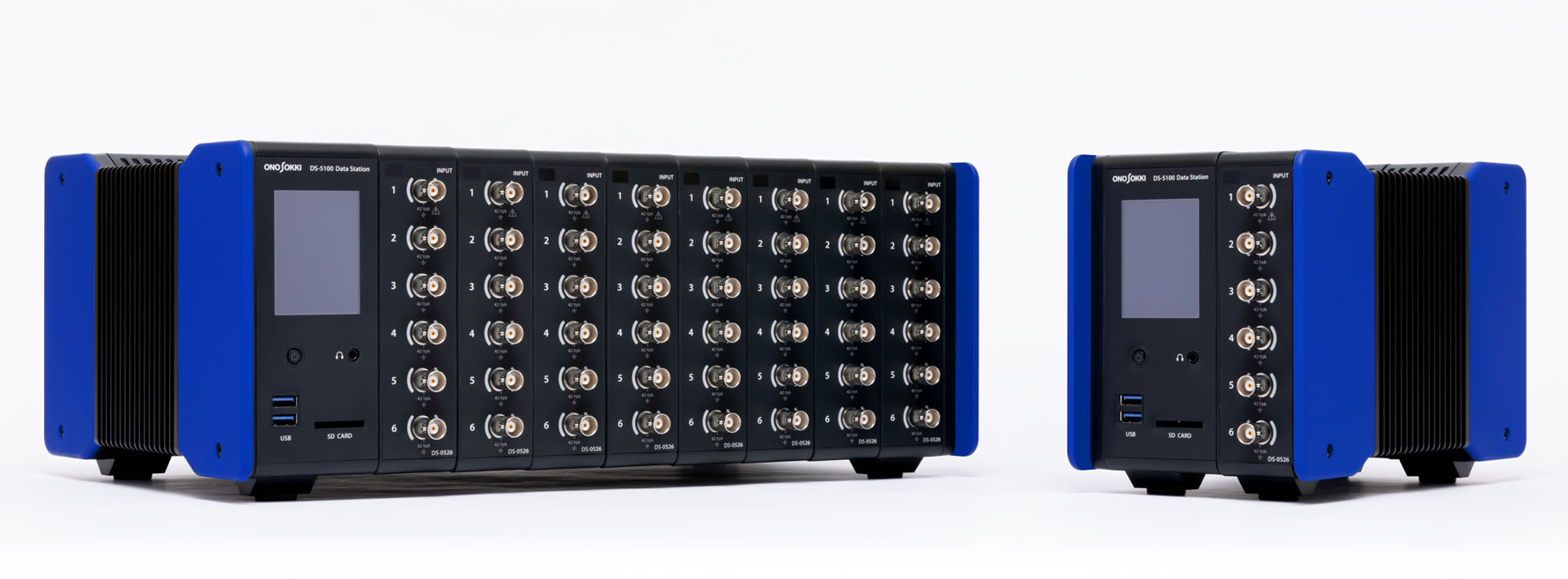

DS-5000 (硬件)

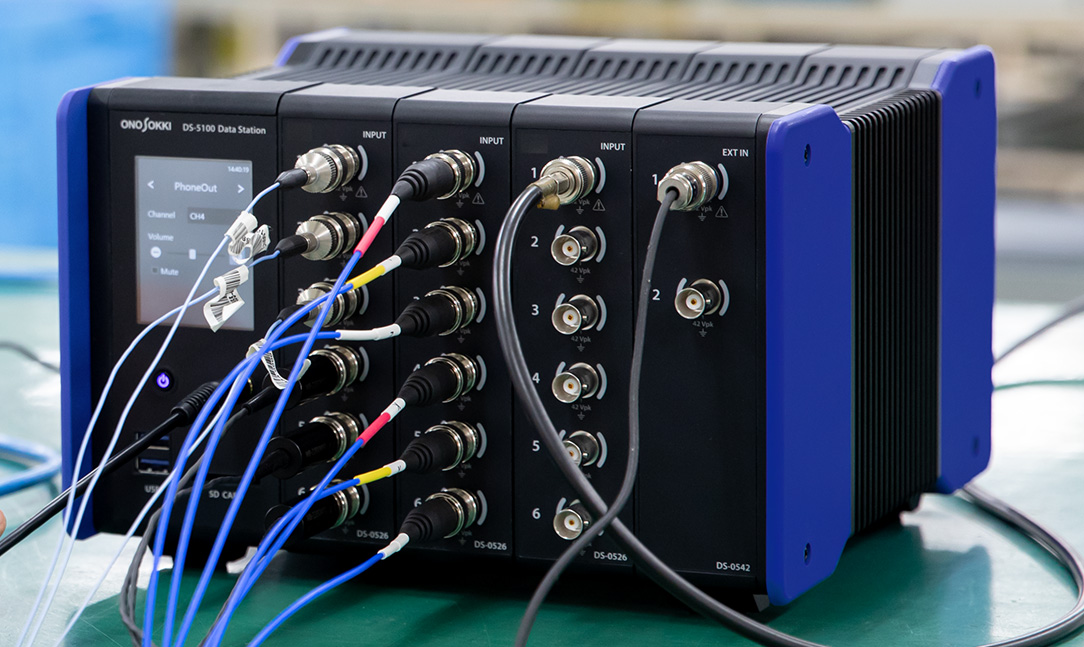

DS-5000 亮點


小巧緊湊且便于電纜連接

各通道電纜接插件間距的設計兼顧了信號電纜的 連接方便所需的空間與體積小巧緊湊的要求，整體做 得既小巧緊湊又便于連接。

易于判別測試正常與否

在輸入信號BNC插座的兩端設有弧形狀的LED，以點 燈顏色可區分信號的有無，正?；蜻^載，一目了然。

便于搬運

本機采用中央的底部凹進的形狀設計，便于攜帶及安置在桌面，小推車上或狹小的空間。





通過電池模塊無論在哪都能開始測試*

即使是在室外或是工廠等能難以準備電源的地方也能保證正常進行測試。使用電池可供給6通道輸入模塊約4小時的測試所需電力
*電池模塊為選配件。

通過搭載電源聯動功能（DS-0502），使DS-5000的電源和控制盤的電源進行聯動。
※需要搭載電池模塊（DS-0501）。

能監聽噪聲確認有安心感

在主機單元配有耳機監聽用的輸出插 座，接上耳機就可確認被測試信號的噪聲。



不易受外部干擾的影響

各個通道之間從輸入到輸出采用全過 程隔離絕緣。即使是在接地不良或閉環接 地，極易產生干擾和電位差，現場測試環 境比較差的對象物體進行測試時，也能可 靠地完成測試任務。

根據需要選擇模塊，其量決定了尺寸大小

硬件配置采用堆棧式模塊構造，可以根據用途選擇合適的模塊 配置即決定了儀器的體積大小。





無需電腦即能實現高精度數據采集（需更新至O-Solution Ver.3.0）

使用O-Solution預先設定好條件文件（校正值、電壓范 圍等）將其導入到DS-5000之后可以將DS-5000作為一臺 精度極高的數據記錄儀進行使用，且無需與電腦連接。

在進行空間較為不足的車載測試或是在較難帶入PC的現場亦或是在測試時間有限的情況下可以發揮作用，非常方便。

通過觸屏可立即開始數據的采集

通過操作DS-5000自帶的觸摸屏可以輕松實現數據采集的開始與停止。

通過智能機或是平板控制操作

通過能在智能機或是平板上使用的瀏覽器型小程序來對獨立收錄時的設置參數進行確認與修改，很方便實用。




系列陣容



DS-5000系列數據工作站是一種由DS-5100主機單元為基礎，可根據用途及使用目的，通過增設或追加必要數量的信號輸入、輸出、電池等各種模塊而構成的測試系統。

型號 品名 備注
DS-5100 主機單元 帶觸屏LCD顯示器。帶耳機監聽輸出音頻插座。
DS-0501 電池 可供DS-5100+DS-0526配置的系統工作四小時。
DS-0502 電源聯動功能 與設備的電源聯動，啟動/停止DS-5000。 ※需要搭載電池模塊（DS-0501）。
DS-0523 3通道 40 kHz 信號輸入模塊
DS-0526 6通道 40 kHz 信號輸入模塊 3可直接連接三維加速度傳感器。
DS-0532 2通道 100 kHz 信號輸入模塊
DS-0534 4通道 100 kHz 信號輸入模塊
DS-0542 2通道 外部信號輸入模塊
DS-0543 2通道外部信號輸入+1通道信號輸出模塊 融合觸發信號、轉速信號和輸出信號為一體的模塊。
DS-0544 4通道 外部信號輸入模塊
DS-0545 2通道 信號輸出模塊


外形尺?





框體連接



利用框體之間的連接，可以臨時構建多通道測試系統，并有效地利用所擁有的儀器設備。最多可連接五個框體的DS-5000。

應用舉例1

當突然出現需要多個通道的測量分析時，可以通過把平常分配給每個實驗室用的DS-5000連接起來創建一個多通道測量分析系統。

  • 當需要多通道測試提高測試効率時；
  • 當出現故障要執行與平常正常工作不同的測試需要同時進行
  • 多通道測試以記錄完整的瞬態現象。

應用舉例2

轎車關門時產生的聲音和振動是一種復雜多維的現象，通常需要數十個麥克風和傳感器的同時測試，才能解析出關門時產生的聲壓分布圖和振動的關系。當需要同時測量這類多通道的瞬態現象時，利用DS框體間的連接組成一個多通道測試系統是非常有效的方法。DS-5000最多可連接五個框體(每個框體最多有48個通道)，連接成的系統最多可測量240個通道。

配置構成

型號 品名 數量
DS-5100 主機單元 5
DS-0526 6通道 40kHz 信號輸入模塊 8x5
OS-5100 系統平臺 1
OS-0522 FFFT解析 1
OS-0512 硬件連接功能 8x5


使用/應用/配置

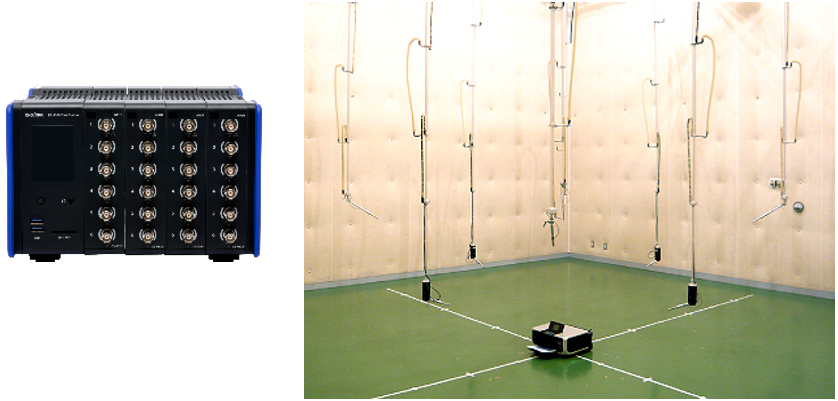

在半消聲室內測量辦公自動化設備的聲功率級

聲功率級用于各行各業，尤其是帶有電機與變頻器的產品。它被用作表示空調和辦公自動化設備的運行噪聲的指標，近年來還擴展到了汽車零部件行業和家電行業。
通過按照標準進行測量，可以更為準確地把握被測物整體發出的聲音。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6通道 40 kHz 信號輸入模塊 2
OS-5100 系統平臺 1
OS-0524 倍頻程解析功能 1
OS-0541 聲壓法聲功率級測量軟件 1

測試固有振動頻率與衰減比

要摸清汽車零部件之類機械結構的固有振動頻率，可以用脈沖力錘或加振器激勵測頻率響應函數的方法。另外根據頻譜曲線還可以用半功率寬帶法或希爾伯特轉換根據對數衰減系數計算阻尼衰減比。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6通道 40 kHz 信號輸入模塊 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0512 硬件連接功能 1

*上述配置的構成是「6通道 FFT解析」套餐。

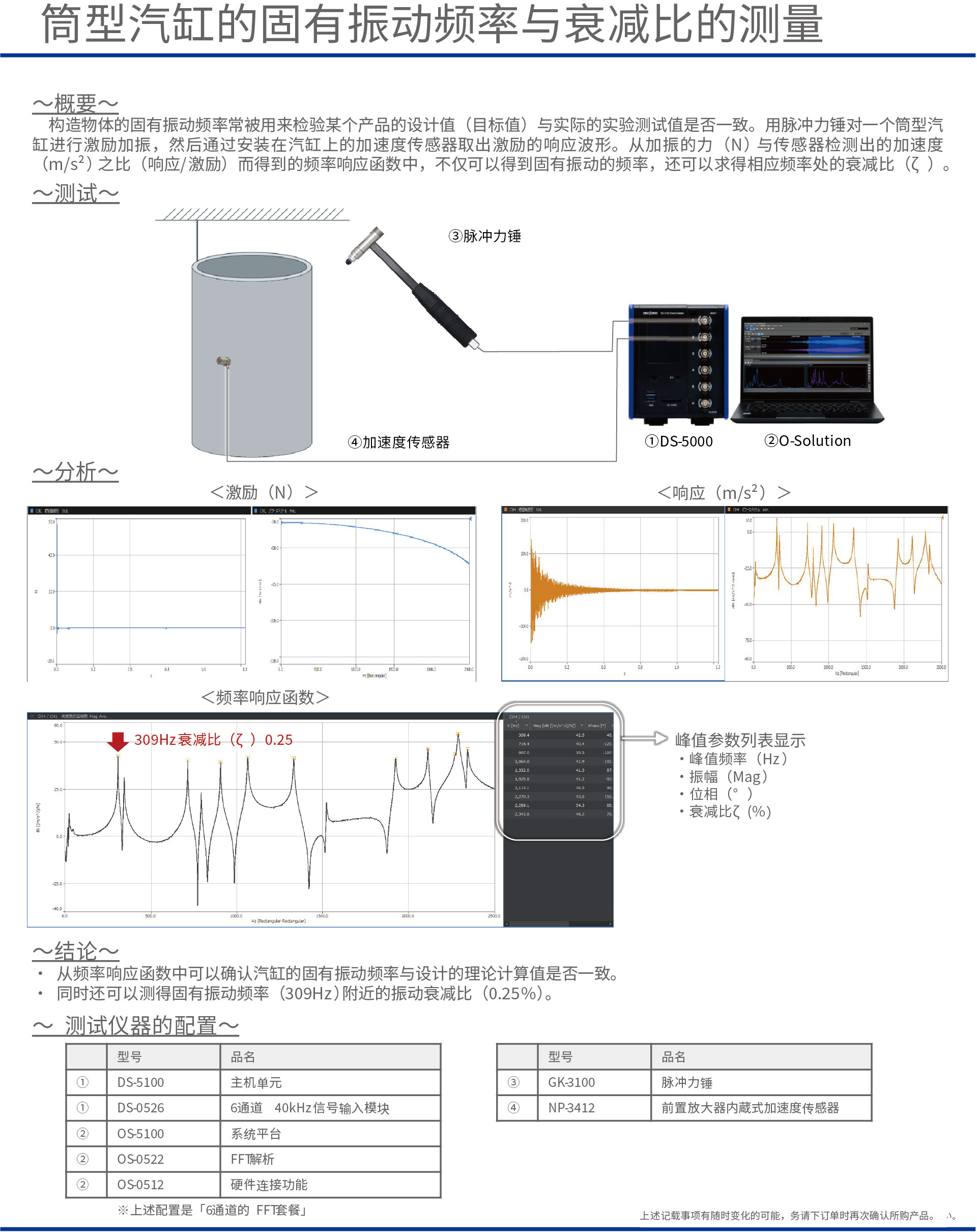

應用例 : 筒型汽缸的固有振動頻率與衰減比的測量

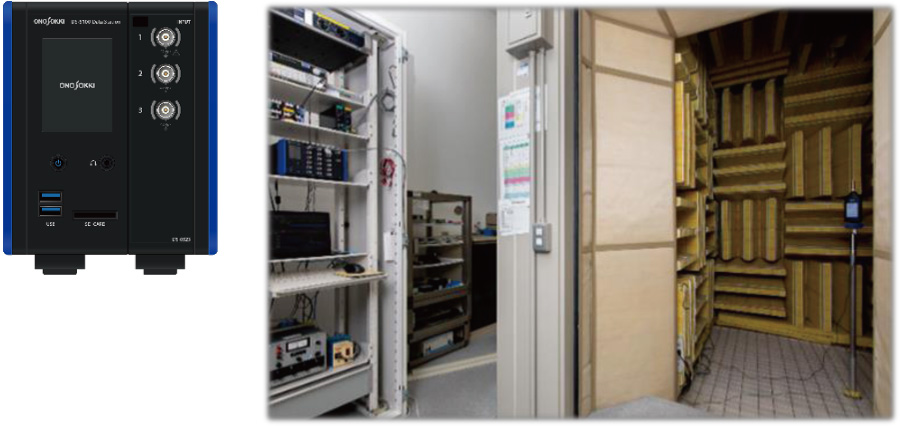

電機及辦公機械異常噪聲的頻段識別

當發生異常噪聲問題時，需要在其頻率范圍內識別。通過對所記錄的數據用IIR或FIR數字濾波器進行試聽確認，立即就能找出異常噪聲的頻段。

型號 品名 數量
DS-5100 主機單元 1
DS-0523 3ch 40 kHz 信號輸入模塊 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0521 數字濾波器 1
OS-0512 硬件連接功能 1

*上述僅為一例。

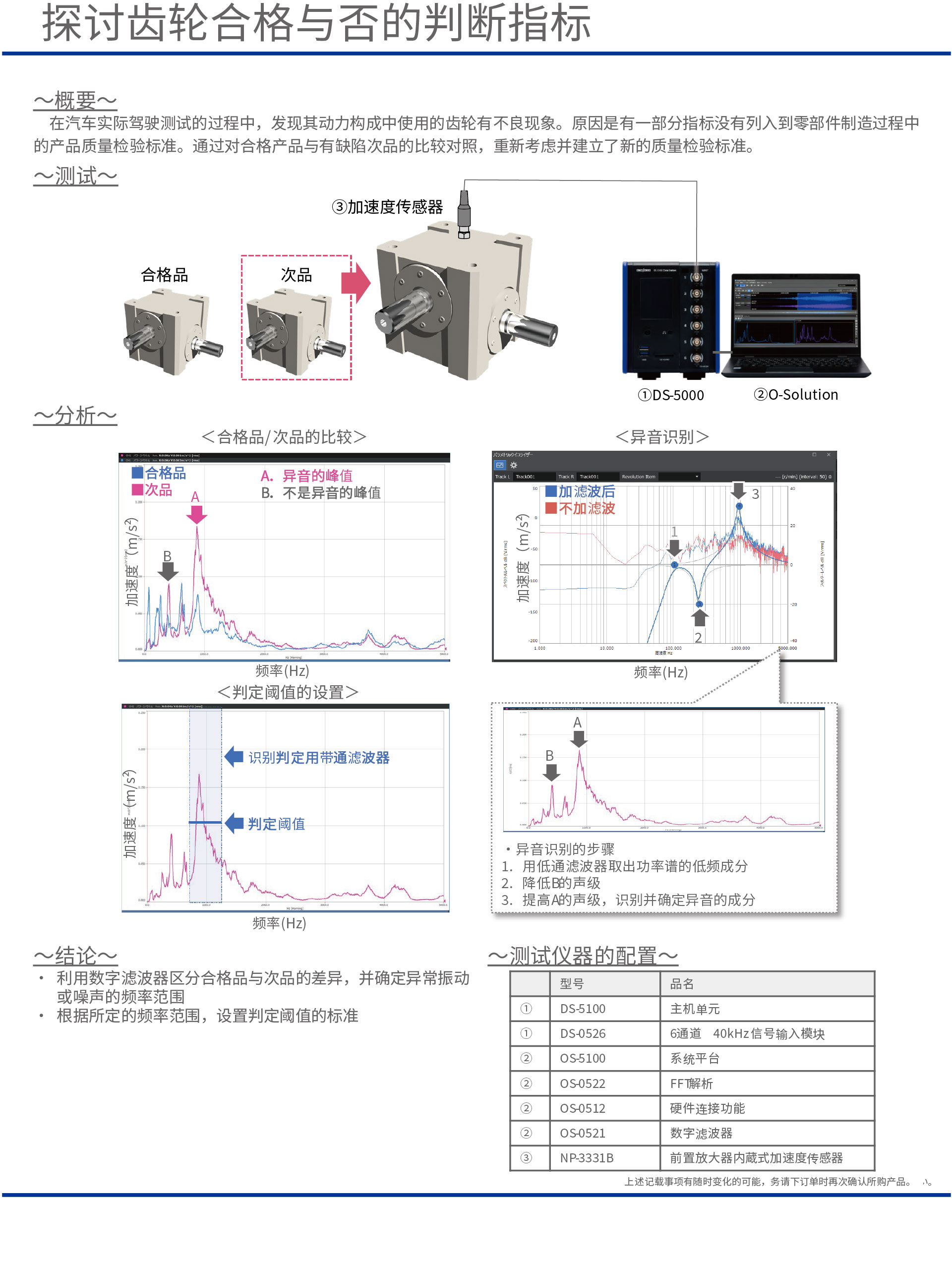

應用例 : 探討齒輪合格與否的判斷指標

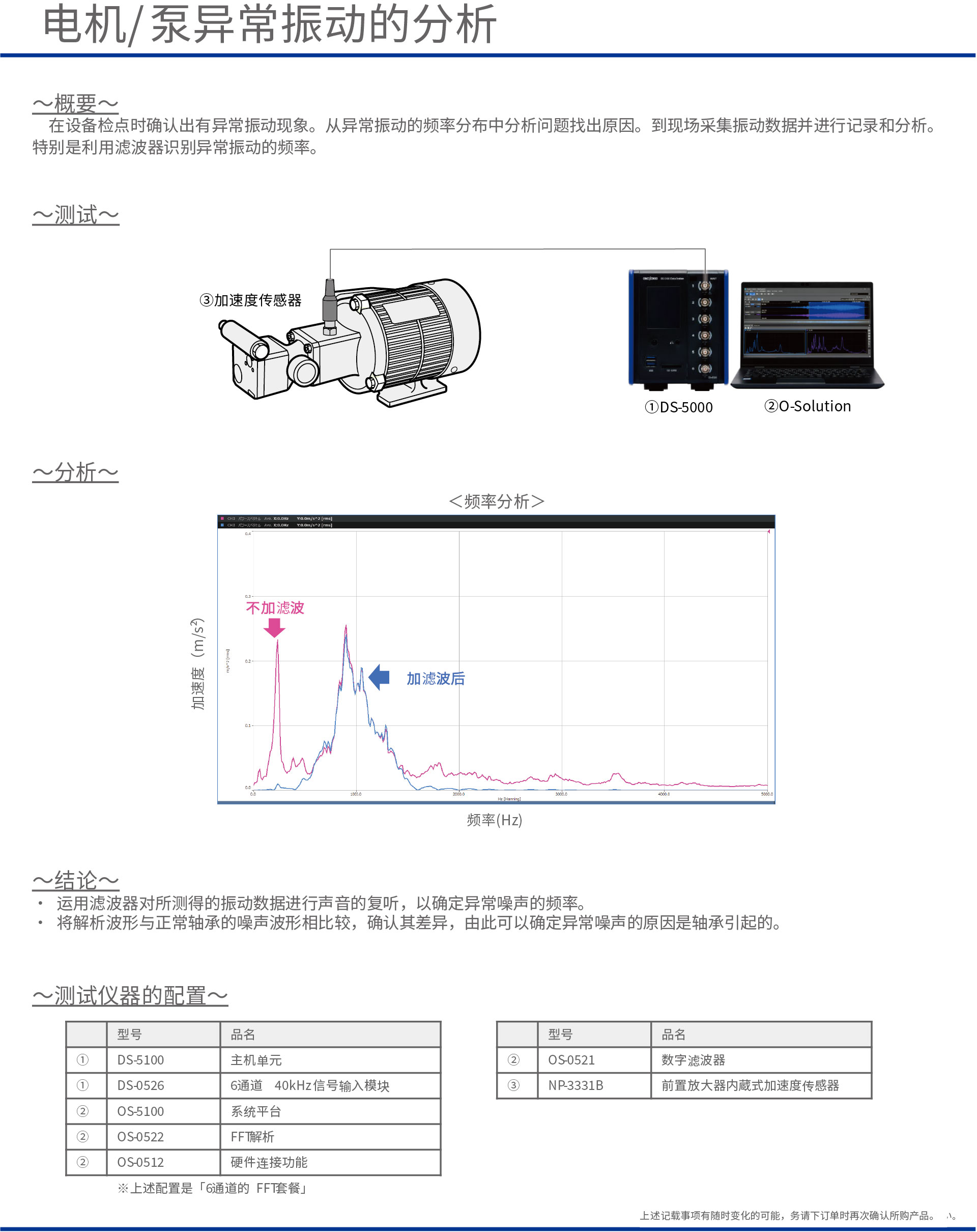

應用例 : 電機/泵異常振動的分析

旋轉機械轉速跟蹤分析的測試

可以測試電機、發電機、齒輪變速箱之類旋轉體所產生的噪聲和振動，以便了解各個階次成分到達什么樣的轉速狀態時會有增加，還可以從逆變器所產生的開關信號為起點對載波噪聲作跟蹤解析(偏置跟蹤)。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6通道 40 kHz 信號輸入模塊 1
DS-0542 2ch 外部信號輸入模塊 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0523 跟蹤解析 1
OS-0512 硬件連接功能 1

*上述配置的構成是「6通道 跟蹤分析」的套餐。

偏置跟蹤解析

隨著電動化的推進，汽車零部件制造商正在采取措施有意圖地改變變頻器的載波頻率，以避開變頻器組裝后的設備固有頻率以及階次成分較高的區域，并防止出現令人不愉快的聲音。偏移跟蹤分析根據旋轉跟蹤載波頻率的變化，并進行階次比分析。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6通道 40 kHz 信號輸入模塊 1
DS-0542 2ch 外部信號輸入模塊 1
DS-0501 電池 1
DS-0502 電源聯動功能 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0523 跟蹤解析 1
OS-0512 硬件連接功能 1

測試結果示意圖（定幅跟蹤分析）


通過指定偏移頻率和轉速的下限和上限，即使載波頻率在一定轉速下逐步變化，也可以分析特定的階次。

超聲波領域的振動測試

用100 kHz的信號輸入模塊和激光多普勒振動儀，可以測試超聲波領域的振動，例如逆變器、壓電晶體、MEMS零部件、芯片封裝打線結合的超聲波焊頭、超聲波清洗槽等。


型號 品名 數量
DS-5100 主機單元 1
DS-0532 2通道 100 kHz 信號輸入模塊 1
DS-0545 2通道 信號輸出模塊 * 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0512 硬件連接功能 1

*使用加振器測試時必備的配置模塊。

在室外或工廠，車輛行駛時的測試

因為有電池模塊作電源，即使在室外、工廠等沒有電源供給的地方也可測試振動和噪聲。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6通道 40 kHz 信號輸入模塊 1
DS-0501 電池模塊 1

*僅憑瀏覽器O-Solution Lite的功能，可以在沒有許可證的情況下進行現場數據采集。

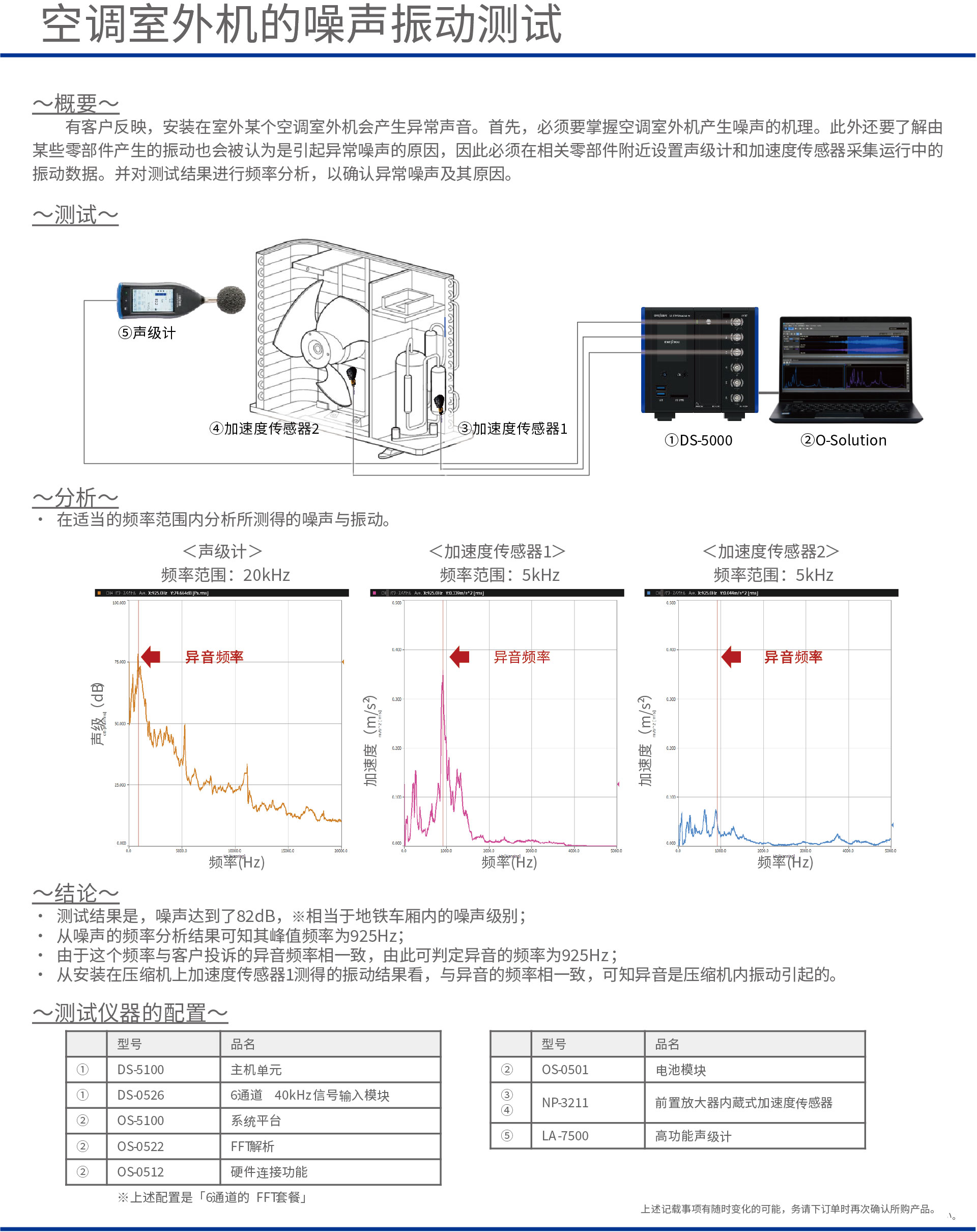

應用例 : 室外機振動噪聲的測試

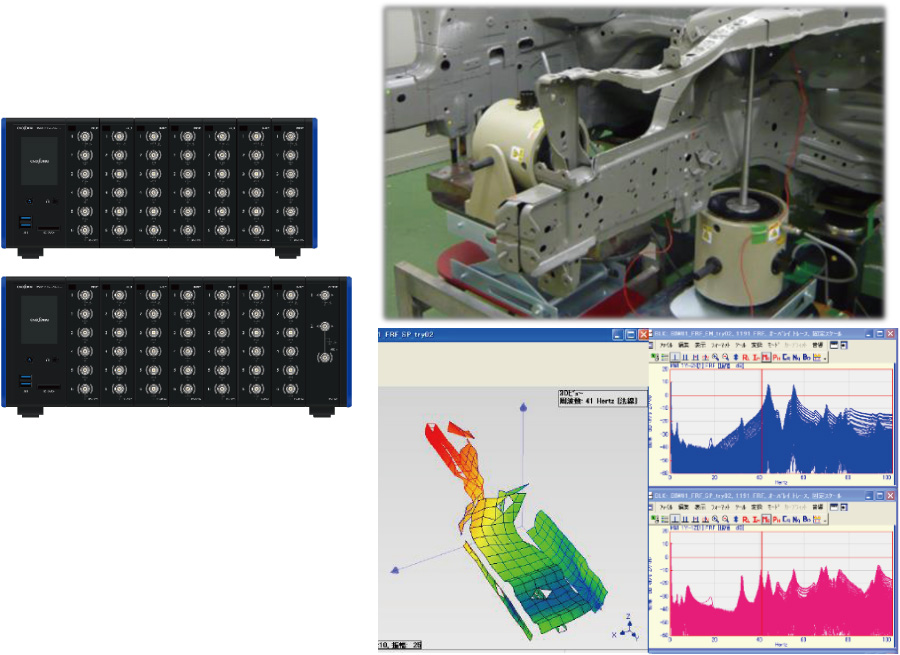

構造物體振動狀態的可視化

若將O-Solution和ME'scope兩個軟件有效地結合起來運用，可以實現電機、汽車和車身等結構的固有振動頻率的可視化。多通道的配置可允許同時測量多個點，大幅縮短測試時間，提高測試效率。

型號 品名 數量
DS-5100 主機單元 2
DS-0526 6通道 40 kHz 信號輸入模塊 7x2
DS-0545 2通道 信號輸出模塊 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0512 硬件連接功能 7x2
AX-9055 框體連接電纜(3m) 1
- LAN電纜(框體連接同步用) 1

*上述硬件配置是右圖所示使用加振器時是所必須的。
*若要作模態分析，實際運行的工況分析還必須另外安裝實驗的模態分析系統軟件ME'scope。ME'scope是System Plus Inc.公司的注冊商標。。

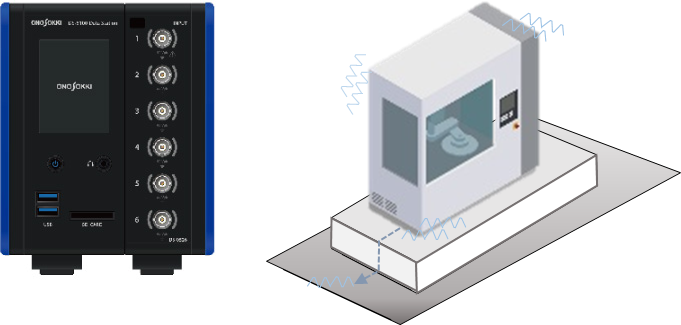

使用3測量值圖形和VC曲線測量地面振動和微振動

使用多個傳感器可同時測量地面上多個位置的振動。測量結果以三測量值圖形顯示，同時也可以顯示VC曲線，從而快速地讀取振動值。

型號 品名 數量
DS-5100 主機單元 1
DS-0526 6ch 40 kHz 信號輸入模塊 1
OS-5100 系統平臺 1
OS-0522 FFT解析 1
OS-0512 硬件連接功能 1
NP-7320N10 超高靈敏度低噪TEDS對應3軸加速度傳感器 2

應用例：半導體制造設備的地面振動測量



規格

DS-5100 (硬件) 規格

點擊 詳見



主機單元 DS-5100
主機單元 (DS-5100)
系統配置
最大輸入信號通道數 40 kHz 系統 : 48 ch*1
100 kHz 系統 : 4 ch
最大外部輸入通道數 (轉速/觸發器) 40 kHz 系統 : 4 ch*2
100 kHz 系統 : 4 ch
最大輸出信號通道數*3 40 kHz 系統 : 6 ch
100 kHz 系統 : 2 ch
最大可搭載輸出入模塊數*4 40 kHz 系統 : 8 units
100 kHz 系統 : 3 units
最大分析量程 40 kHz 系統
40 kHz :18 ch　25 kHz:40 ch　20 kHz:120 ch　10 kHz:240 ch
*以上(40kHz系統）的通道數為輸入ch與外部ch的合計通道數。
100 kHz 系統
4 ch : 100 kHz
可連接框體數 40 kHz 系統 : 5 units
100 kHz 系統 : Nil
接口
LCD觸屏 · 顯示狀態
· 電池狀態 等
LAN
RJ45連接器		 連接端口: 2處
· 用于與電腦的連接
· 用于與主單元的連接
框體連接器 用于2個以上主機單元框體之間的連接 IN x 1/ OUT x 1
監聽用輸出連接器 Φ3.5 立體聲連接器

*1 搭配的模塊全部為 信號輸入模塊的場合。
*2 框體連接時最大外部輸入通道數為從與PC相連的框體（1ch）算起到第10個框體（10ch）為止。
*3 信號輸出僅支持能與PC相連接的框體。
*4 不包含主機單元與電池

輸入模塊

40 kHz 輸入模塊 (DS-0523/0526)
100 kHz 輸入模塊 (DS-0532/0534)
輸入通道數 [40 kHz]
DS-0523 : 3ch*5
DS-0526 : 6ch
[100 kHz]
DS-0532 : 2ch*5
DS-0534 : 4ch
輸入端子 BNC
輸入阻抗 1 MΩ±0.5 % ；小于100 pF
輸入信號耦合 DC or AC
· -3 dB at 0.5 Hz ±10 %
· 使用CCLD時自動設置到AC
絕緣 42.4 Vpk
· BNC接地,框體之間以及各通道
BNC接地之間
傳感器用電源(CCLD) +24 V (4 mA)
TEDS功能 · IEEE 1451.4 Ver.0.9、1.0 對應加速度傳感器，傳聲器
· IEEE 1451. 4 Ver. 1. 0 對應力傳感器
輸入信號電壓量程 -30 / 0 / +30 dBVrms (3量程)
最大輸入電壓絕對值 50 Vpk (DC ～ 100 kHz)
輸入電平監控 輸入信號過載時LED點亮顯示紅色 (滿量程FS就點亮)
頻率范圍 [40 kHz]
DC ～ 40 kHz
[100 kHz]
DC ～ 100 kHz
采樣頻率 頻率量程的2.56倍
A/ D 變換器 24 Bit ΔΣ type
動態量程
 [40 kHz] 130 dB
量程：40 kHz, 0 dBVr, 分析點數：4096點, 大于1 kHz
[100 kHz] 120 dB
量程：100 kHz, 0 dBVr, 分析點數：4096點, 大于1 kHz
各通道間 位相精度 同框體各通道間
· 小于20 kHz: ±0.1°
· 大于20 kHz: ±0.7°
相異框體通道間（僅限40 kHz系統
· 小于 20 kHz ±0.6°
· 大于 20 kHz ±1.2°

*5 DS-0523, DS-0532 這兩種信號輸入模塊里的任何一種都不能加裝2個或更多。

外部信號輸入模塊
外部信號輸入模塊 (DS-0542/DS-0544)
輸入通道數 DS-0542 : 2ch
DS-0544 : 4ch
最大外部輸入通道數*6 (轉速/觸發器) 無論40或100 kHz，不超過4通道
· 禁止DS-0542 × 2的搭配
· 可與DS-0543混合搭配
最大輸入電壓 30 Vrms (42.4 Vpk)
最大輸入電壓絕對值 50 Vpk
遲滯電平 任意設定
· 初始值 0.5 V
· 范圍 0.02 ? 80 V
輸入脈沖數／每轉 0.5 ～ 3600 P/R
輸入脈沖分頻功能 1 ? 3,600 分頻
· 輸入頻率必須高于4 kHz
輸入信號耦合 AC or DC
輸入阻抗 100 kΩ ±0.5 %
絕緣 42.4 Vpk
· BNC接地－框體之間
以及各通道BNC接地之間
輸入頻率 最大300 kHz (附帶帯域外的濾波器)

*6 配置成外部信號輸入2通道的規格與DS-0542, DS-0544同等.

信號輸出模塊
信號輸出模塊 (DS-0545)
輸出通道數 2ch
最大輸出信號 40 kHz 不超過6個通道
· DS-0545 不超過3個模塊
· 可與DS-0543混合搭配
· 有框體連接時，只能搭載在與 PC相連的框體內的模塊
100 kHz 不超過2個通道
· DS-0545 只能搭載1個模塊
· 可與DS-0543混合搭配
輸出信號種類
 正弦波, 掃頻正弦, 隨機(通道間不相關), 虛擬隨機, 沖擊, 倍頻程帶噪聲, 粉色噪聲, 記錄數據
FFT解析合適長度 64 ? 16384 （2的冪）
突發功能 有(連續或單發)
錐度功能 有
輸出端子形狀 BNC
輸出阻抗 0 Ω 或 50 Ω ±10 %
D/A 變換器 24 bit ΔΣ型
絕緣
 42.4 Vpk
· BNC接地, 框體之間以及各通道BNC接地之間
輸出電壓振幅 ±1 mV ～ ±10 V
偏置電壓 ±10 V
最大輸出電流 10 mA
頻率范圍
 40 kHz : 0 ? 40 kHz
100 kHz : 0 ? 100 kHz
外部信號輸入/出模塊 (DS-0543 )
輸入通道數 2ch *7
最大輸出通道數
1 ch *8

*7 配置成外部信號輸入2通道的規格與DS-0542, DS-0544同等.
*8 配置成信號輸出1通道的規格與DS-0545同等.

電池模塊
電池模塊 (DS-0501)
外部DC電源輸入電壓 DC 10 ? 28 V
電池模塊 (附屬品) 鋰離子電池組
· RRC公司制造,RRC2020 99.6 Wh (1個)
工作時間 約4小時
· a環境溫度25°C
· 搭載DS-5100 + DS-0526時
充電時間 約4小時
· 本體電源OFF時
· 電池組殘余電量0 %時
專用充電器（選購件） RRC公司制造
外部DC電源用電纜(選購件) 5 m (帶鱷魚夾、保險絲)

一般規格
一般規格
外形尺寸 130 ? 450 mm (W)× 160 mm (H)× 220 mm (D)130
(不包括突起部分)
消耗功率 小于67 W
使用溫度范圍 -10 °C ? 50 °C
(濕度 20 ? 80 %RH, 不結露)
保存溫度范圍 -20 °C ? 60 °C
(濕度 20 ? 80 %RH, 不結露)
質量 最小配置 2,800 g (DS-5100 & DS-0526)
最大配置 8,900 g (DS-5100, DS-0501 & DS-0526 x 8)
冷卻風扇 有(靜音風扇)
48通道配置的DS -5000解析系統的聲功率級 (Lw A-weighted),本機噪聲：小于38dB,僅在內部溫度上升時起動。
符合規格 (CE標志) 低壓(LVD)指令2014/ 35/ EU  規格EN61010-1
EMC 指令2014/ 30/ EU 規格EN 61326-1
RRoHS 指令2011/ 65/ EU 規格EN IEC 63000
標準付屬品
AC 電源適配器 ：1個
AC適配器用電源電纜：1根
LAN網線(3 m)：1根
DS-5000系列數據工作站與個人電腦連接用通信網線
使用說明書：1冊
AC 電源適配器
輸入電壓／電流 AC 100 ? 240 V 50-60 Hz / 1.2 A MAX.
輸出電壓／電流 DC19 V / 4.74A


O-Solution (軟件) 規格

Click for 更多信息.



系統平臺 (OS-5100)

系統平臺 (OS-5100)
支持?jǐn)?shù)據類型
采樣頻率
測試模式
 DS-5000數據系統可以獲取的時間序列數據。
· 40kHz 輸入單元（DS-0523 / DS-0526）：2.56Hz至102.4 kHz（頻率范圍：1 Hz ? 40 kHz）
· 100kHz 輸入單元（DS-0532 / DS-0534）：2.56Hz?256 kHz （頻率范圍：1 Hz ? 100 kHz）
解析模式 10 μHz ～ 100 GHz (頻率量程: 3. 9 μHz ～ 39 GHz)
時間序列數據導入
 文件數 最多 1000份
通道數 最多 65536通道
數據點數 最大 1 TB
文件導入格式 (時間序列數據) · ORFX 格式
· ORFX 格式
· ASCII 格式
· WAVE 格式
· MDF 格式
· ORF 格式
· FAMS 格式
· Graphtec GBD 格式
· TEAC TAFFmat 格式
· HIOKI E.E. MEMORY HiCORDER 格式
· Yokogawa Test & Measurement WDF/WVF 格式
文件導入格式 (解析模式) · DATX 格式
· DATX 格式
· DAT 格式
· TEXT 格式
· TRC 格式
文件導出格式 (時間序列數據) · ORFX 格式
· CSV 格式
· WAVE 格式
· PNG 格式(圖像)
文件導出格式 (解析模式) · TEXT 格式
· UFF 格式
· PNG 格式(圖像)
時域前處理
概要 可對AD変換后的時域波形進行濾波等運算處理。這樣可不必在傳感器與FFT分析儀之間加入信號濾波器了。
數字濾波器 LPF, HPF, BPF,
?LPF、HPF、BPF都是6階巴特沃斯濾波器，BPF也是6階濾波器系數，所以斜率應該是-18 dB/oct，而不是-36 dB/oct。
絕對值
時域微積分 一階微分，二階微分, 一重積分，二重積分
積分前除去直流成分功能
觸發功能
來源
 測試模式 內部，外部，電平
解析模式 Item
模式 Repeat(重復)，OneShot(單觸發)
動作 啟動,停止,啟動＆停止
其他功能
 連擊無效(脈沖力)
平均Undo
預錄功能
檢測到觸發器的幾秒前開始數據收錄
記錄期間可使用觸發功能獲取數據
顯示功能（時間監視器和時間波形）
記錄功能 (僅測試模式有效)
同時進行解析和記錄 邊記錄邊分析的功能
*執行分析需要追加選配功能
預錄功能 檢測到觸發器的幾秒前開始數據收錄
觸發停止功能 使用觸發功能停止收錄
統計處理窗口w
統計值 差值/總計/平均值/中央值/最大值-最小值/最大值/最小值/標準偏差/有效值/最大值-最小值/最大值/最小值/偏度/峰度/波形率/峰值因子/絕對平均值/面積/面積+/ 面積- /左端值/右端值
文件導出格式 CSV
其他 適用于范圍窗口中的選擇

數字濾波功能(OS-0521)

數字濾波功能(OS-0521)
FIR濾波器 (僅限解析模式)
處理區間 全區間或者任意設定區間
預覽設置 幀長 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 / 16384 /32768 / 65536
平均處理 加算平均處理(次數)
平滑功能 Type 1 或 Type 2
頻率量程 濾波器的頻率下限和上限可以任意設置
電平設置 可以在任意電平增加或減少
· 上下限值為 ± 100 dB。
可以通過線性補碼來傾斜濾波器
IIR濾波器 (僅限解析模式)
濾波器 應用 頻率和階數
數量 最多20個
種類 PE/ HPF/ BPF/ BRF/ LPF
濾波器形狀的調整(PE) 電平調整 可任意調整
· 上下限值為 ±40 dB
Q 值 可任意設置
· 上下限范圍為 0.01 ? 100.
諧波 可同時處理N次頻率（階數）
· The settable range is 1 ? 10.
濾波器形狀的調整(BPF,BRF) Pole 1 ? 10
1/N OCT 0.1 ? 24
濾波器形狀的調整(HPF,LPF) Pole 1 ? 12
轉速范圍 最大為38,400 r/ min

FFT Analysis Function (OS-0522)

FFT解析功能 (OS-0522)
測試通道數 [測試模式]
3 ～ 240 ch
[解析模式] 由導入時間序列數據所占的
通道數量決定
數據記錄功能 40 kHz / 18 ch
20 kHz / 48 ch
20 kHz / 120 ch (3框體連接時)
10 kHz / 240 ch (5框體連接時)
100 kHz / 4 ch
FFT采樣點數
(頻譜線數)		 [測試模式]
512點 (200線) ～ 32768點 (12800線)
?97通道以上不能選擇32768點（12800線）。
[解析模式]
512點 (200線) ～ 524288點 (204800線)
頻域解析量程 [測試模式]
40 kHz 模塊 : 1 Hz ～ 40 kHz
100 kHz 模塊 : 1 Hz ～ 100 kHz
[解析模式]
· 3.9 μ? ～ 39 G? (取決于導入文件的采樣頻率)
· 音頻采樣時 1.56 k? ～ 37.5 k? (采樣頻率 4.0 k?～96 k?）
頻域細分解析 取決于DS-5000系列數據工作站可設定的頻率解析量程
窗函數 Rectangular(矩形)
Hanning(漢寧)
Hamming(哈明)
Flat-Top(平頂)
Blackman-Harris(布萊克曼-哈里斯)
Exponetial(指數)
Force(力)
微積分功能 一階微分，二階微分, 一重積分，二重積分
密度計算 PSD, ESD
平均化功能 - 時域加法平均/指數平均
- 功率譜加法平均/指數平均
- 功率譜峰值保持
- 功率譜掃描
- 功率譜Max O.A.
- 傅里葉加法平均/指數平均
- 傅里葉Max O.A.
函數運算 (時域) 時域波形 (1段數據)
自相關函數
互相關函數
脈沖響應
希爾伯特変換
函數運算 (頻域) 功率譜
傅立葉譜
互功率譜
頻率響應函數
相干函數
集束倍頻程分析 (1/1, 1/3)
頻域加權 A特性、C特性、用戶自定義
重疊設置 (％設定) 任意設定/ 90 % / 75 % / 66.7 % / 50 % / 25 % / 0 %
重疊設置 (時間設定) 任意設定/ 0.1 s / 0.2 s / 0.5 s / 1 s / 2 s / 5 s / 10 s / 20 s / 30 s / 1 min / 2 min / 5 min / 10 min
特殊曲線 那奎斯特圖、軌跡圖、圓擬合、3測量值圖形
頻率響應函數的運算功能 函數表達式 ( H1/ H2)
環功能（閉環?開環）
逆運算
其他 相位展開
除噪聲濾波器
通道間延遲
解析結果間運算功能

跟蹤解析功能 (OS-0523)

跟蹤解析功能 (OS-0523)*9
Common specifications
跟蹤方法 轉速、定時
轉速范圍 30～260,000 r/min
上限值和下限值根據基本采樣時鐘數設置而變化。
轉速升降 上升/下降/連續上升和下降
顯示跟蹤曲線數 24根
· 運算時須登錄24根
跟蹤 三維顯示 三維層次顯示 (黑白／彩色）
彩色瀑布顯示
其他功能 任意單位設定(橫軸)
FFT 跟蹤 (OS-0522 & OS-0523)
數據種據 功率譜、傅里葉譜、互功率譜
采樣點數
（頻譜線數）		 512點 (200線) ～ 32768點 (12800線)
分析階次 6.25階～3200階（6. 25/ 12. 5/ 25/ 50/ 100/ 200/ 400/ 800/ 1600/ 3200）可任意設定階次
最大組塊數 測試模式：5000
解析模式：5000
其他功能 對應多重解析(定幅與定比同時解析)
坎貝爾圖
偏置跟蹤
文件平均功能
重啟功能
導納圓
倍頻程跟蹤 (OS-0523 & OS-0524)
數據種類 測試模式 1/1, 1/3倍頻程
解析模式 1/1, 1/3, 1/6, 1/12, 1/24倍頻程
最大組塊數 10,000

*9 OS-0522 or OS-0524 is required.

倍頻程解析功能 (OS-0524)

倍頻程解析功能 (OS-0524)
測試通道數 *10 3 ～ 40通道 (頻率量程：25 kHz)
3 ? 48 通道 (頻率量程：20 kHz)
(單框或框體相連時)
倍頻程種類 *11 1/1、1/3、1/6、1/12、1/24倍頻程 (濾波器：6階巴特沃斯）
1/ 3 octave and 1/ N octave (filter: 6th order Butterworth)
JIS C 1513:2020 Class1,
(IEC 61260-1:2014) Class 1濾波器 JIS C 1514 : 2002 Class 1
時間常數
 None / 10 ms / 35 ms / 125 ms (FAST) / 630 ms / 1 s (SLOW) / 8 s / IMPULSE
頻域解析量程
 1 ～ 16 k? (1/1倍頻程)
0.8 ～ 20 k? (1/3倍頻程)
0.75 ～ 21.1 k? (1/6倍頻程)
0.73 ～ 21.8 k? (1/12倍頻程)
0.72 ～ 22.1 k? (1/24倍頻程)

在測量模式下，針對1/N倍頻程的使用通道數有限制。
?30通道(1/6倍頻程)
?24通道(1/12倍頻程)
?12通道(1/24倍頻程)

*上述通道數包含輸入通道和外部通道的數量。
頻域加權
A, C, G, Vv, Vh, Vhand, 用戶自定義濾波器（csv格式）
運算值顯示
 瞬時值, 最大保持值, 最小保持值, 功率平均值, 功率合計值
功率運算時間 0 ～ 24 h
累計百分聲級 運算功能 (Lx) L1, L5, L10, L50, L90, L95, L99
其他功能
 時間趨勢顯示 通道間運算

*10 External input channels are included. When performing 1/N Octave analysis, it is set ～ 25 kHz.
*11 1/N Octave is available in Analysis mode.

聲品質評價功能 (OS-0525)

聲品質評價功能 (OS-0525)
種類
 ISO532-1 穩態音響度
ISO532-1 非穩態音響度
非穩態音響度
粗糙度
抖動度
音調度
尖銳度 [DIN45692, Aures, Bismarck ]
舒適指標 (Comfort Index)
音噪比 (Tone-to-Noise Ratio)
突出率 (Prominence Ratio)
時間速率響度 5 %, 10 %, 95 %
時間速率尖銳度 50 %
聲場 自由,擴散

抖動音分析功能 (OS-0526)

抖動音分析功能 (OS-0526)
抖動音分析
種類 抖動音Core, 抖動音Mask
響度抖動音Core, 響度抖動音Mask
抖動頻率 0.5 ～ 200 Hz
重疊 0 % / 25 % / 50 % /75 %
聲場 自由,擴散
抖動音仿真分析
輸出種類 加工:消除抖動成分
抽出:只抽取出抖動成分
調整倍率 0 ～ 5
抖動音基準值 0 ～ 1

時間頻率解析功能 (OS-0527)

時間頻率解析功能 (OS-0527)
短時間傅里葉變換
頻率分辨率 0.001 ～ 100000 Hz
窗函數 Rectangular(矩形)
Hanning(漢寧)
Hamming(海明)
Flat-Top(平頂)
Blackman-Harris(布萊克曼-哈里斯)
窗函數長度 512 ～ 1048576
微積分功能 一階微分，二階微分, 一重積分，二重積分
頻域加權 A特性、C特性、用戶自定義（CSV格式）
小波變換
Gabor函數 1/3 倍頻程
1/6 倍頻程
1/12 倍頻程
1/24 倍頻程
頻率解析范圍 1 ～ 12 倍頻程

統計分析功能（OS-0531）

時間頻率解析功能(OS-0531)
數據種類 直方圖
自相關函數
Q-Q圖
分布圖(回歸分析)
互相關
立體圖
區間統計
3維分布圖
3維區間統計
直方圖
限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000（10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100）
按分割大小指定 分割大小為2以上值
密度計算 概率密度、累積密度
自相關函數
采樣點數量 2～1000000 (10/50/100/500/1000/5000)
重疊 百分率 0～99 % (90 % / 75 % / 66.7 % / 50 % / 25 % / 0 %)
采樣點數量 小于采樣點的數量
最大延遲 1～采樣點數量/2以下
DC成分除去 〇
置信區間（95%） 〇
互相關
采樣點數量 2～1000000 (10/50/100/500/1000/5000)
重疊 百分率 0～99 % (90 % / 75 % / 66.7 % / 50 % / 25 % / 0 %)
采樣點數量 小于采樣點的數量
最大延遲 1～采樣點數量/2以下
DC成分除去 〇
置信區間（95%） 〇
選配件
分布圖(回歸分析)
回歸分析 最小二乘法
立體圖
X軸限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000 (10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100)
按分割大小指定 分割大小為2以上值
Y軸限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000 (10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100)
按分割大小指定 分割大小為2以上值
區間統計
限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000 (10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100)
按分割大小指定 分割大小為2以上值
統計的類型 合計值、平均值
3維區間統計
X軸限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000 (10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100)
按分割大小指定 分割大小為2以上值
Y軸限制電平 自動縮放 -1.797693e+308～1.797693e+308
按分割數指定 2～1000000 (10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 /100)
按分割大小指定 分割大小為2以上值
統計的類型 合計值、平均值

聲壓法聲功率級測量軟件（OS-0541）

聲壓法聲功率級測量軟件（OS-0541）※1
支持的標準 【自由場、反射面上方近似自由場】
ISO 3744: 2010
ISO 3745: 2012
ISO 3746: 2010
JIS Z 8732: 2021
JIS Z 8733: 2000
【混響聲場（僅支持比較法）】
ISO 3741: 2010
JIS Z 8734: 2021
【高頻（僅支持不含離散音調的寬帶噪聲）】
ISO 9295: 2015
測量面 半球形、平行六面體以及其他
計算項目 A計權聲功率級 ??????
指向性指數 ????
測量面聲壓級不均勻指數 ????
時間平均聲壓級 ????
聲壓級范圍
背景噪聲修正值 ????、??????、??????
環境修正值 ????、??????
（支持絕對比較法、直接法、二曲面法、近似法）
氣象修正值 ????、????、????
與背景噪聲的差值 Δ????、Δ??????
背景噪聲標準（相對值判定/絕對值判定)
分析頻率范圍 1/3 倍頻程分析： 50 Hz ～ 20 kHz
1/1 倍頻程分析： 63 Hz ～ 16 kHz
分析通道數 1～40 通道
文件導入格式 DATX
文件導出格式 XLSX（表單工具文件）
LWDATX（二進制文件）
聲壓級分布 僅支持半球面、平行六面體的測量面
分析種類 【符合標準的聲功率級】
倍頻程分析（僅支持1/1, 1/3倍頻程）
【FFT及瞬時聲功率級（參考値）※2】
倍頻程分析（僅支持1/1, 1/3倍頻程）
FFT分析
FFT跟蹤分析（僅支持定幅轉速跟蹤分析）
所需軟件 Microsoft? Excel 2016, 2019以及Office 365

※1需配備OS-0524倍頻程分析功能
※2配備OS-0522 FFT解析與OS-0523 跟蹤解析

輻射噪聲測量軟件（針對信息技術設備）(OS-0542)

輻射噪聲測量軟件（針對信息技術設備）(OS-0542)※3
支持的標準 【信息技術設備的聲功率級】
ISO 7779: 2018, JIS X 7779: 2012
【輻射聲壓級】
ISO 11201: 2010
【噪聲發射標示值】
ISO 9296: 2017
計算項目 ?A計權聲功率級 ??????
?A計權輻射聲功率級 ??????
　操作員的位置（最多2點）
　旁觀者的位置（最多8點）
?噪聲發射標示值
　A計權聲功率級標示值 ??????,??
　A計權聲功率級發射標識值 ??????,??
　用于核查的統計附加值 ????
?突出的離散音調(TNR, PR)※4

※3需配備OS-0541 聲壓法聲功率級測量
※4針對突出的離散音調(TNR, PR)使用的是與OS-0525聲品質評價相同的功能



PC 工作環境



PC 工作環境
請參照4. PC運作環境 (請點擊此處)


許可證形態

USB許可證密鑰（收費）

概要

使用USB許可證密鑰管理許可證的方式

  • 用USB許可證密鑰和許可證文件進行身份驗證的方法
  • 可以通過移動USB許可證密鑰在另一臺PC上使用




更新日期:2024/02/22
