產品介紹

激光表面速度計

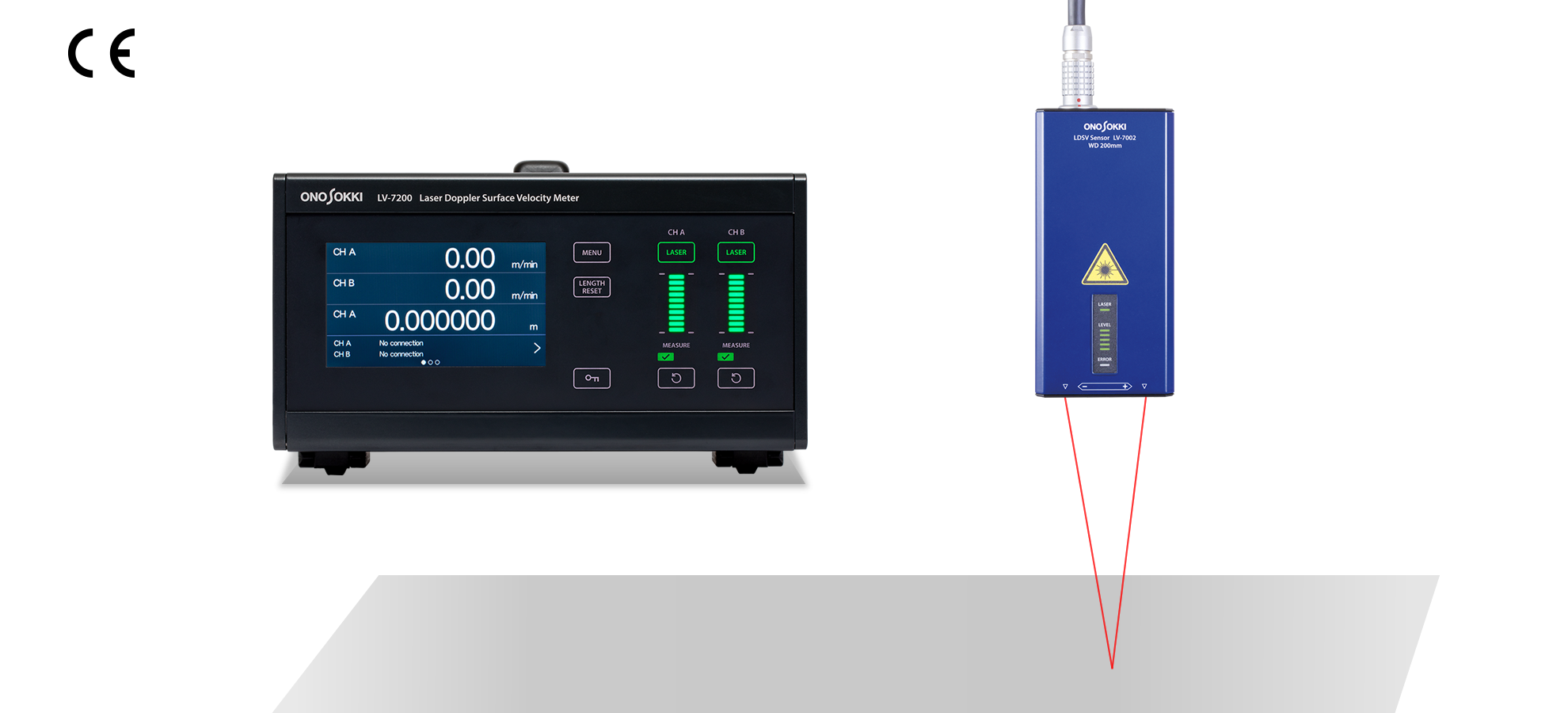

LV-7000系列

資料下載（PDF）


使用人眼安全的激光進行高速響應、高精度的速度差測量
LV-7000系列可用于非接觸測量移動物體，轉動物體的速度和速度變化，以及移動距離和長度，是高靈敏度，高速響應的激光表面速度計。
由于是非接觸測量物體，以往測量困難的測試場所也可簡單地進行安裝和測量。
使用LV-7000系列激光表面速度計，許多評價困難的產品特性也可以進行精準的評價，并且能掌握產品的狀態。對于材料的選擇，零部件的品質提升，減少材料損失都具有幫助。

2通道檢測,實現差分計算的新型激光表面速度計LV-7200
不需要對測試物體進行加工,以3,000ppm（0.3%）的精度輸出機械系統中任意兩點的速度差。該輸出可用于控制鋰電池或高性能薄膜生產設備的速度，有助于減少加工帶來的損失。

特長

  • 符合激光安全等級2級且測量靈敏度高

    · 不需要配戴激光防護眼鏡，不需要在指定激光測量區域內使用，并且不需要管理者。
    · 采用獨自的光學系統及信號處理系統，靈敏度高。適用范圍廣。
    · 測量點位置明確便于確認，測試簡便。

  • 非接觸無負荷測量

    · 激光測量點極小具有高度的空間分辨率。細線纜或狹小的部位都可以進行測量。
    · 激光測量不會對被測物造成損傷，變形，以及產生瑕疵。
    · 不會因測量物的跳動或者模糊而影響測量，不會發生打滑或者磨損。
    · 接觸式難以測量的垂直方向，下行低洼處的速度或者長度測量都可以對應。
    · 可以檢測橡膠，樹脂，紡織物等可伸縮材質的伸縮速度及方向。

  • 硬件升級，新功能更加提高測試性能

    · 通過連接兩個傳感器并在內部進行差分計算，它可以用于滑移和扭曲的實時評估。
    · 添加了新的寬帶模式，可將頻率響應擴展到 20 kHz，以實現更高靈敏度的測量。
    · 檢測速度可擴展至 6,600 m/min。一臺設備即可進行從零速到高速的各種測量。
    · 配備觸摸屏和條件記憶功能以實現快速操作。有助于縮短測量時間。

應用

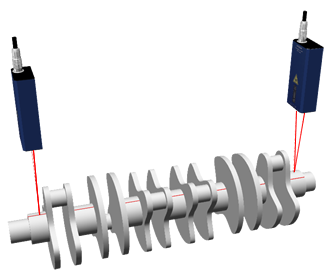

扭曲/扭曲振動測量

導體系統，傳動系統，轉動軸，汽輪機，曲軸等的扭曲測量和扭曲振動測量

ねじれ?ねじれ振動測定

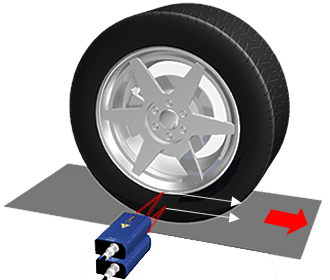

輪胎的速度與狀態測量

輪胎與地面的速度差，周速度變化/差異，扭曲，變形，滑動等狀態測量

タイヤの速度?挙動測定

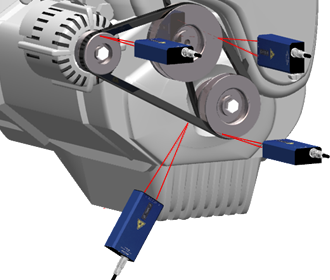

轉輪與皮帶的狀態測量

曲軸飛輪，啟動電機，壓縮機等與傳動皮帶的速度，滑動，伸縮，差動的測量

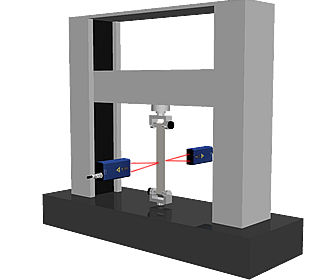

材料特性的評價

材料拉伸位置的檢出，拉伸位置和拉伸速度的差異檢出，壓縮與拉擴時的狀態測量

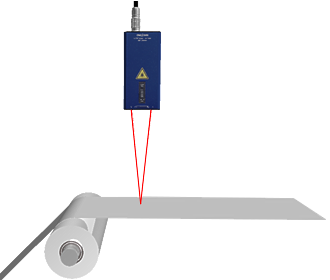

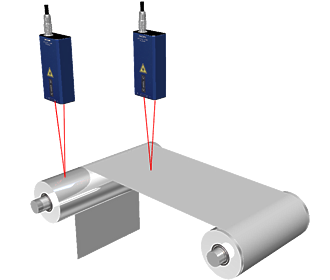

速度，速度變動的測量

紙，薄膜，橡膠，布料，不織布，塑料薄膜等的速度，速度變動的測量

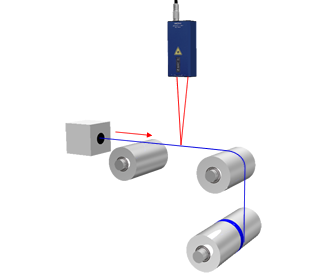

卷軸時的長度測量

各類線材，通信光纜，電梯用鋼纜，軟管、線束、電線涂層等的長度測量

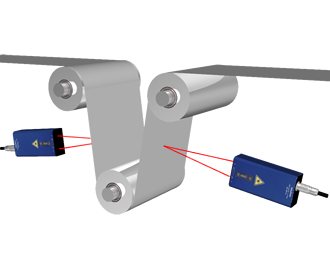

傳送滑動的測量

印刷機，復印機，掃描機，紙，布料，不織布，塑料薄膜等傳送時的滑動測量

垂直與凹槽位置傳送的速度測量

紙，薄膜，橡膠，布料，不織布，塑料薄模等傳送時垂直與凹槽位置的速度及速度變動的測量



轉速變動，轉速共振的測量比較 →

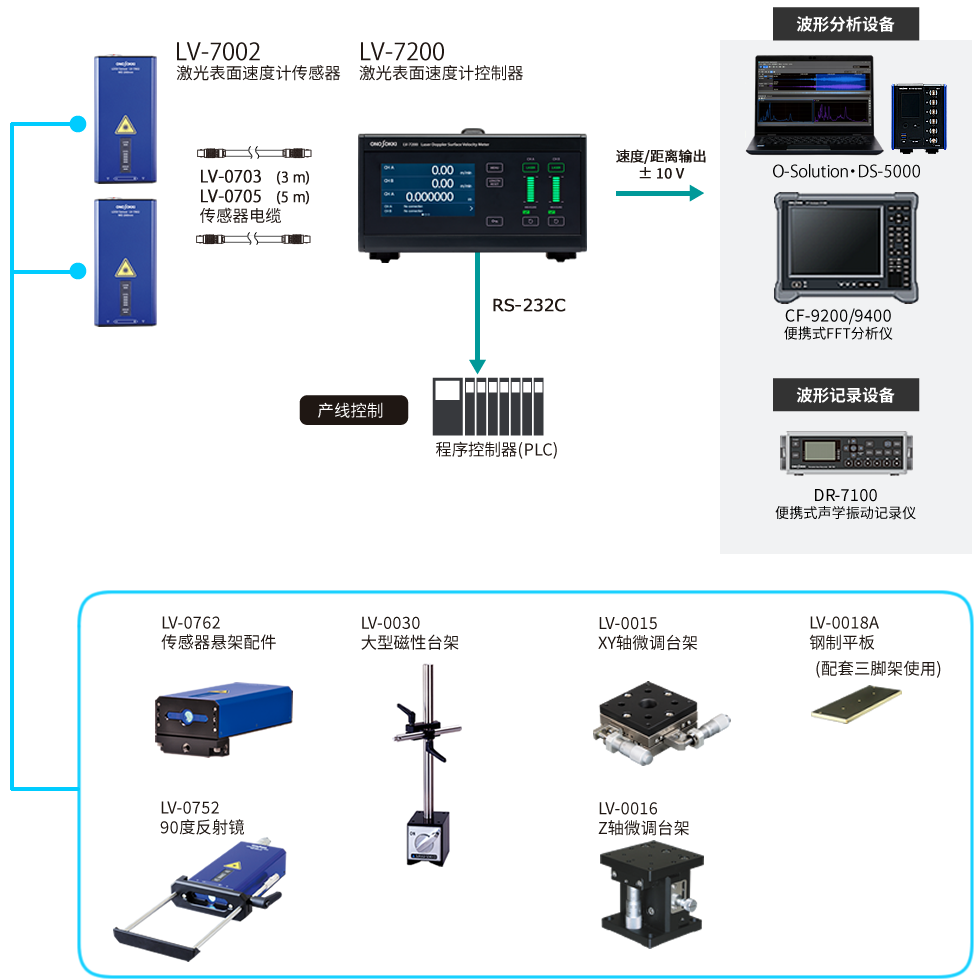

系統構成

測量原理

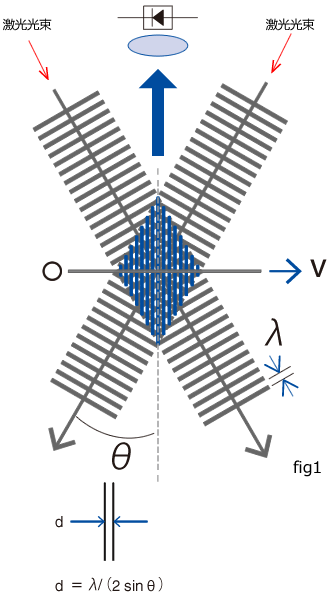

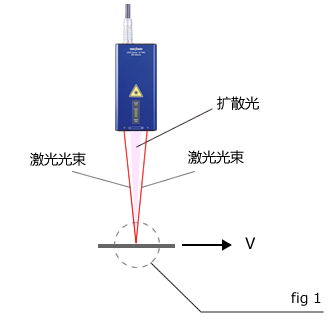

測量原理1。移動物體的速度測量

1. 2個激光光束以2θ角度交叉時，在交叉區域產生干涉條紋現象。

2. 干涉條紋區域內有光粒子通過。

3. 干涉條紋區域內有光粒子通過時，產生明→暗→明→暗，呈波動擴散狀態。
在這里，· 粒子的速度：V· 干涉條紋的間隔：d
波動的頻率（周期）f=v/d

4. 傳感器通過感受波動狀態的擴散光測得光的變化頻率。

5. 干涉條紋的間隔 d 是固定的條件下，可得到速度



測定原理

測量原理2。 變化方向以及極性的測量

在測量變動速度時需要測得移動方向以及極性。在2個激光光束中使用AOM（聲光調制器）將其中1個激光的頻率進行偏移，由此使干涉條紋根據偏移頻率 ⊿f 進行速度變化，即可測出速度 v 的移動方向及極性。



受光部測得的擴散光的強度頻率為 f'
f' ＜ ⊿f：比偏移頻率低的頻率？
f' ＞ ⊿f：比偏移頻率高的頻率？
以偏移頻率為基準判別方向與極性。



測定原理

規格

LV-7002 激光表面速度計傳感器

傳感方式 背向擴散光差動型
傳感極性 傳感器正面由左到右為 + 向
距離精度 ±0.2 % 以內（25 °C 條件下的標準面距離評價測量）
激光
激光安全等級 Class2
測量用激光 λ＝1550 nm
10 mW以下　CW發振
核準用激光 λ= 635 nm
1 mW以下　CW發振
激光點直徑 2 mm × 1 mm的橢圓型
測量距離
測量距離中心 200 mm ※傳感器下部端面起
測量范圍（縱深） ±4 mm 距離誤差：±0.2(of Reading) %以內
±10 mm 距離誤差：±5(of Reading) %以內 		25 °C時，本公司規格標準面及距離評價誤差值
測量速度
尺標系數 約7.5 μm 由控制器自動從傳感器讀取
測量速度范圍 0～±1,800 m/min
測量最大加速度 800 m/s2
測光靈敏度監視器
測光電平 測光電平5段LED（綠色）表示
測光異常 異常時LED（紅色）表示
外觀尺寸 W 75 mm X H 40 ｍｍ X D 155 mm
本體重量 約750 g　不含電纜及選配件
符合標準
激光安全 FDA 21CFR Part 1040.10（ CDRH）
IEC60825-1:2007,2014
JIS C 6802 :2007,2014
EMC FCC（Part15B）:2015
CANADA EMI規制（ICES-003）:2016
EN61326-1:2013 class A Table2
安全 EN61010-1:2010

LV-7210/LV-7220　激光表面速度計控制器
硬件升級，新功能更加提高測試性能

型號 LV-7210 LV-7220
傳感器數量 1臺 (CH A) 2臺 (CH A、CH B)
傳感規格 極性 傳感器正面
由左 ? 右移動時為：＋，
由右 ? 左移動時為：－
檢測速度范圍 0～±1800 m/min
0～±3600 m/min（追加選配件LV-0730時）
測量模式 Standard模式
Wide Band模式
截止頻率 Standard模式 5 kHz　(LPF GAIN fc=-3 dB)
Wide Band模式 20 kHz　(LPF GAIN fc=-3 dB)
測量最大加速度 Standard模式 800 m/s2
1,600 m/s2（追加選配件LV-0730時）
Wide Band模式 無上限
測量距離范圍 Standard模式 0～±10000 m（選擇 LV-0732 速度范圍時無法測量）
輸出電壓規格 輸出端子數量 2 4
輸出端子形狀 BNC（插座型）
輸出電壓 ±10 V（20 V p-p）
輸出阻抗 50 Ω以下
輸出項目 CH A 速度/距離 CH A 速度/距離
CH B 速度/距離
A-B 速度/距離
輸出速度電壓 電壓量程 180 (m/min) /V
50 (m/min) / V
10 (m/min) / V
1 (m/min) / V
360 (m/min) / V（追加選配件LV-0730時）
100 (m/min) / V（追加選配件LV-0730時）
20 (m/min) / V（追加選配件LV-0730時）
2 (m/min) / V（追加選配件LV-0730時）
測量下限 180 (m/min) /V 0.23 m/min 以下
50 (m/min) / V 0.063 m/min 以下
10 (m/min) / V 0.013 m/min 以下（Wide Band模式選擇時： 0.026 m/min）
1 (m/min)/ V 0.0026 m/min 以下（Wide Band模式選擇時： 0.003 m/min）
360 (m/min) /V 0.46 m/min 以下（追加選配件LV-0730時）
100 (m/min) / V 0.13 m/min 以下（追加選配件LV-0730時）
20 (m/min) / V 0.026 m/min 以下（Wide Band模式選擇時： 0.052 m/min）（追加選配件LV-0730時）
2 (m/min)/ V 0.0052 m/min 以下（Wide Band模式選擇時： 0.006 m/min）（追加選配件LV-0730時）
直線性
（不包括直流偏移）		 180 (m/min) /V ±0.2 % (F.S.)以內
50 (m/min) / V
10 (m/min) / V
1 (m/min)/ V ±0.3 % (F.S.)以內
360 (m/min) /V ±0.2 % (F.S.)以內
100 (m/min) / V
20 (m/min) / V
2 (m/min)/ V ±0.3 % (F.S.)以內
直流偏移 ±0.3 % (F.S.)以內
低通濾波器
（LPF GAIN fc=-3 dB）		 Standard模式 OFF (5 kHz)
1 kHz
100 Hz
Wide Band模式 OFF(20 kHz)
5 kHz
1 kHz
100 Hz
輸出距離電壓 電壓量程 1000 m/V
100 m/V
1 m/V
100 mm/V
10 mm/V
1 mm/V
100 μm/V
直線性 ±0.3 % (F.S.)以內
直流偏移 ±0.3 % (F.S.)以內

選配件

型號 品名 規格
LV-0703 傳感器用電纜 線纜長度3 m
LV-0705 傳感器用電纜 線纜長度5 m
LV-0730 傳感器用高速模塊 對應測量速度范圍 0～±3,600 m/min
LV-0732 單向速度擴展選配件 對應追加量程 -270～3,330 m/min
LV-0740 1 ch追加選配件
LV-0752 90度反光鏡
LV-0762 傳感器懸架配件
LV-0773 復位信號電纜
LV-0774 error輸出電纜
LV-0793 收納箱 最多可收納2套
LV-0015 XY軸微調平臺 平臺面積：60×60 mm,移動量：±6.5 mm
LV-0016 Z軸微調平臺 平臺面積：60×60 mm,移動量：0～13 mm
LV-0018A 鋼制平板
LV-0030 大型磁性臺架

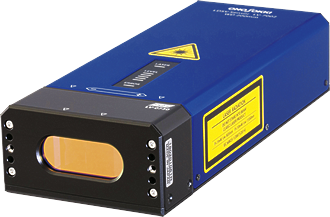

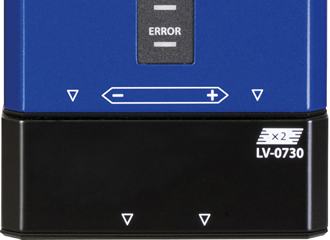

傳感器用高速模塊 (LV-0730)

加裝在傳感器的端面，配套后測量的速度范圍可擴大到 0 ～ ±3,600 m/min，最大加速度可達到 1,600 m/s2。

LV-0730

※不需要對傳感器進行改造。
※不能自由地從傳感器上進行安裝和拆卸。
需要安裝和拆卸時請返廠處理。




LV-7002激光表面速度計傳感器 + LV-0730 傳感器用高速模塊規格

激光
激光安全等級 Class2
測量用激光 λ＝1,550 nm 10 mW 以下　CW發振
核準用激光 λ= 635 nm 1 mW 以下　CW發振
激光點直徑 2 mm × 1 mm 的橢圓形
測量距離
測量距離中心 172 mm ※模塊下部端面起
測量范圍（縱深） ±4 mm 距離精度：±0.2(of Reading) %以內
±15 mm 距離精度：±5(of Reading) %以內
25 °C,本公司標準面,距離評價中的讀值誤差
測量速度
尺標系數 約15 μｍ 由控制器自動從傳感器讀取
測量速度范圍 0～±3,600 m/min
測量最大加速度 1,600 m/s2
外觀尺寸 W 76 mm X H 40 ｍｍ X D 183 mm
本體重量 約 900 g　不含電纜及選配件


單向速度擴展選配件 (LV-0732)

測量速度范圍可以從通常的 0～±1800 m/min 切換到-270～+3330 m/min，+側的測量速度范圍可以擴大。 此外，當追加LV-0730傳感器用高速模塊時，可在-540至+6,660 m/min 的高速范圍內實現測量。

測量速度 測量速度范圍 (追加速度量程) -270～3,330 m/min
-540～6,660 m/min（追加選配件LV-0730時）
測量最大加速度 Standard模式 800 m/s2
1,600 m/s2（追加選配件LV-0730時）
Wide Band模式 無上限
輸出速度電壓 電壓量程 333（m/min）/V
666（m/min）/V（追加選配件LV-0730時）
測量下限 333（m/min）/V 0.42 m/min以下
666（m/min）/V 0.84 m/min以下
直線性 ±0.2 %(F.S.)以內
直流偏移 ±0.3 %(F.S.)以內
電壓輸出 -0.811 V?+10 V

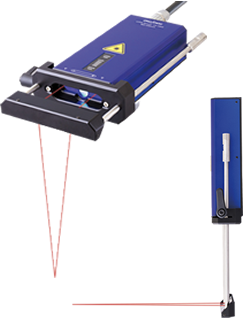

90度反光鏡(LV-0752)


激光在任意位置±90度轉向照射的光學用具，使用它針對狹小場所或機器間隙部都可以進行測量。

LV-0752 90度反射ミラー

※裝配LV-0730時也可使用。
※測量距離（深度）為±8 mm。

LV-0752 90度反射ミラー

使用例

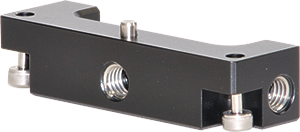

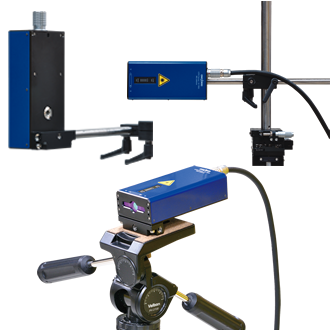

傳感器懸掛配件(LV-0762)


用于設置傳感器，增加固定部位，可懸垂和倒置懸掛傳感器。并且傳感器可4個方向進行懸掛設置。

※裝配LV-0730時也可使用。

LV-0752 90度反射ミラー

使用例
