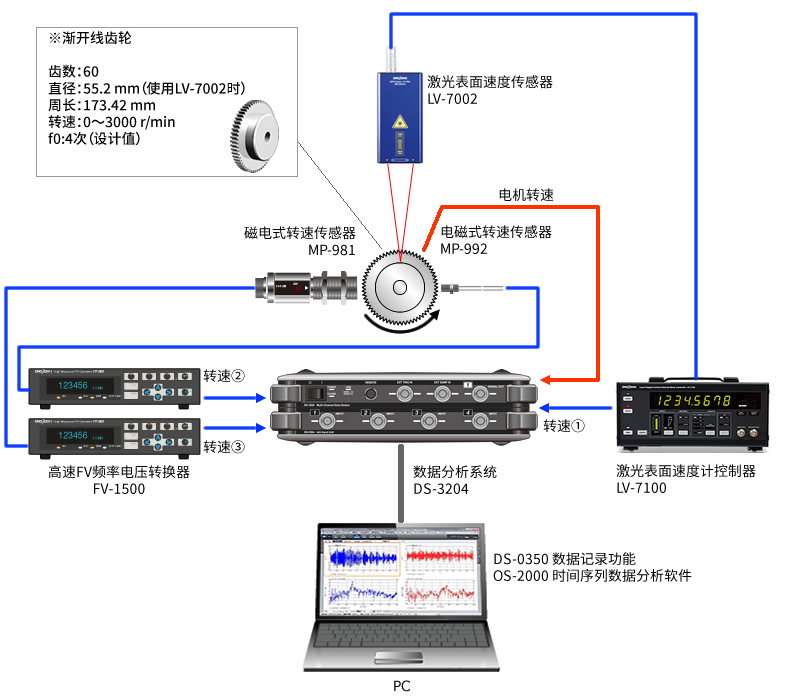

| 型號 | 品名 | 備注 | |
|---|---|---|---|
| 1 | LV-7000系列 | 激光表面速度計 | 輸出速度 ± 10 V |
| 2 | MP-981 | 磁電式轉速傳感器 | 測量頻率范圍 1 Hz ～ 20 kHz |
| 3 | MP-992 | 電磁式轉速傳感器 | 測量頻率范圍 400 Hz ～ 100 kHz |
| 4 | FV-1500 | 高速FV頻率電壓轉換器 | 將輸入信號的一個脈沖間的周期時間轉換為頻率，輸出與輸入信號頻率成正比的電壓。 |
| 5 | DS-3204 | 數據分析系統 | 4ch 40 kHz 主單元 |
| 6 | DS-0350 | 數據記錄功能 | |
| 7 | OS-2000 | 時間序列數據分析軟件 |
輸出波形比較
※ MP-992 電磁式轉速傳感器大約在1000轉附近測出轉速。
激光表面速度計（LV-7000）和磁電式轉速傳感器（MP-981）測量結果比較

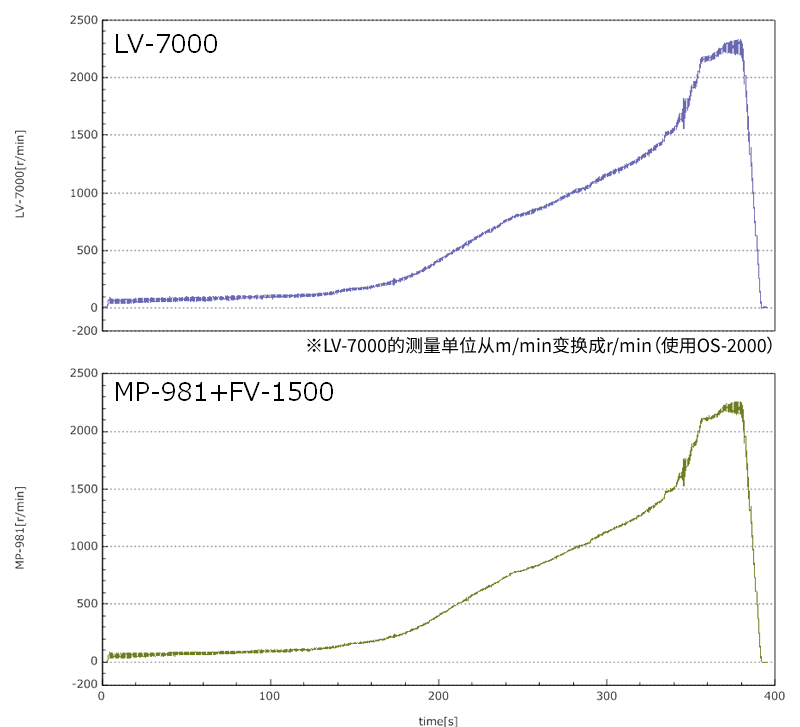

轉速測量結果（全波形）

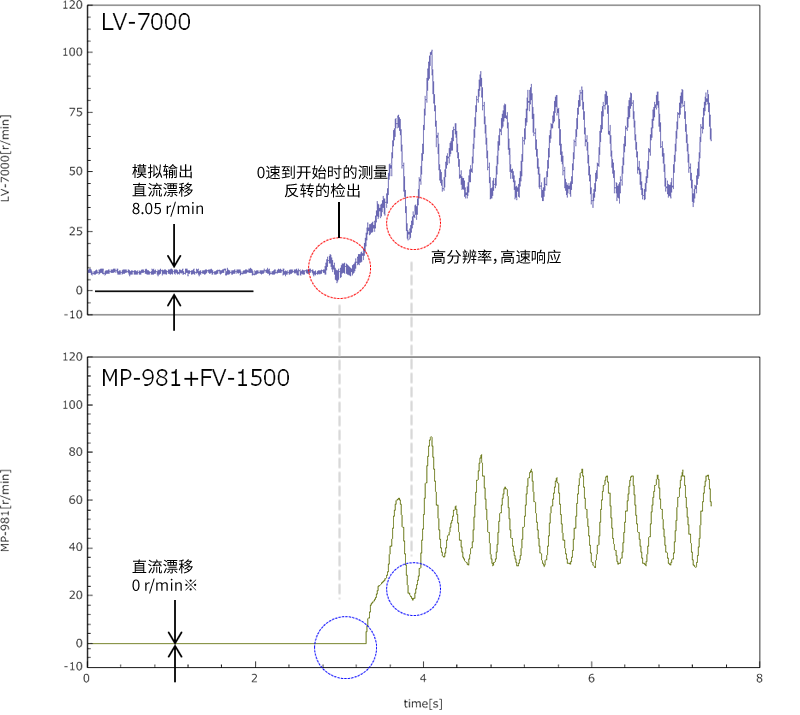

0速度 → 開始旋轉時的波形比較

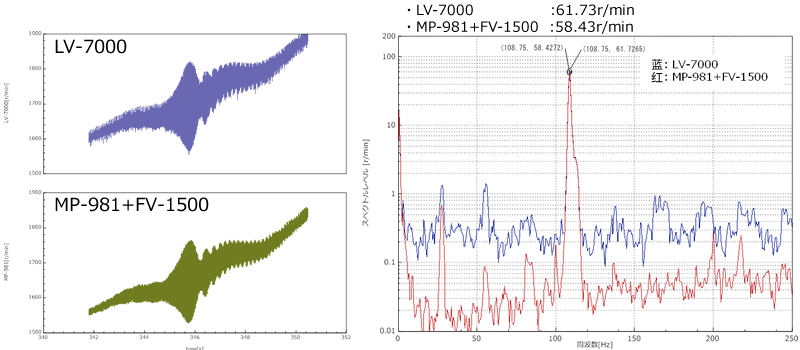

轉速共振時的振幅比較

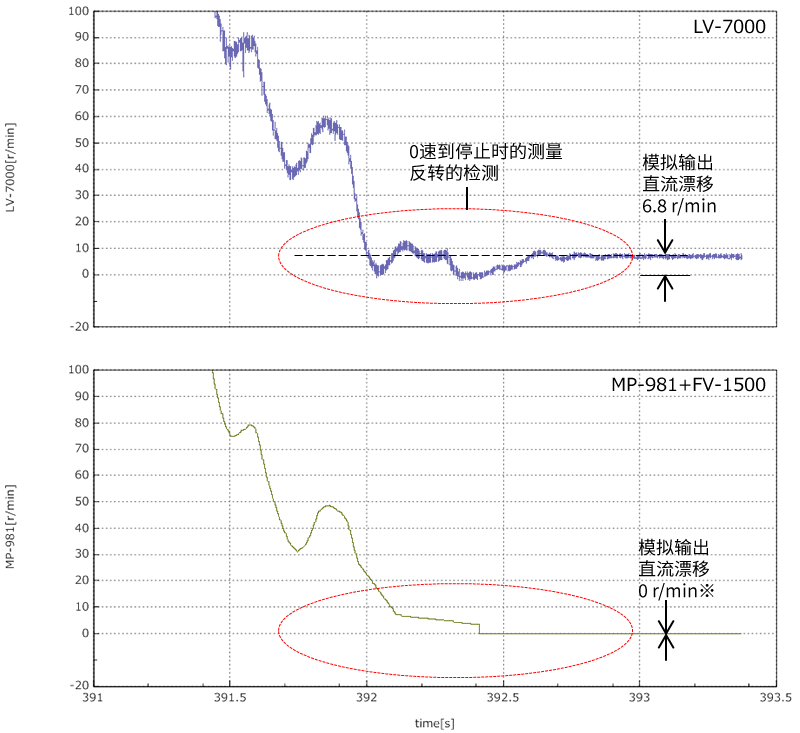

轉速停止（0速度）時的比較
要點
| LV-7000 激光表面速度計 |
MP-981 電磁式轉速傳感器 + FV-1500 高速F/V頻率電壓轉換器 |
|
|---|---|---|
| 傳感器 | 非接觸（激光） | 非接觸（需要強磁性齒輪） |
| 傳感器固定夾具 | 要 | 要 |
| 傳感器到測量物的距離 | 200 mm（激光投射端口開始） | 0.5 ～ 1 mm?。ㄇ岸碎_(kāi)始） |
| 0速度開始的測量 | 可（有直流漂移） |
不可（無直流漂移） |
| 反轉的檢測 | 可 |
不可 |
| 響應速度·分辨率 | 高速響應，高分辨率 | - |
| 0速度為止的測量 | 可（有直流漂移） |
不可（無直流漂移） |
| 同步轉速變動的影響 | 大 |
小 |
根據環境，轉速范圍，分辨率選擇測試方法。
